Pojemność kondensatora decyduje o tym, ile ładunku element może zgromadzić i jak zachowa się w filtracji zasilania, sprzęganiu sygnałów czy układach czasowych. W praktyce to jedna z tych wartości, które bezpośrednio wpływają na stabilność napięcia, zakłócenia i odpowiedź układu na nagłe skoki obciążenia. Poniżej rozkładam temat na czynniki pierwsze: od definicji i wzorów, przez łączenie elementów, aż po dobór do elektroniki komputerowej.
Najważniejsze fakty, które od razu porządkują temat
- Pojemność mówi, ile ładunku kondensator może zgromadzić przy danym napięciu, a nie ile energii „ma w sobie” wprost.
- Na wartość wpływają przede wszystkim: powierzchnia okładek, odległość między nimi i właściwości dielektryka.
- W połączeniu równoległym pojemności się sumują, a w szeregowym maleją, za to rośnie odporność napięciowa całego zestawu.
- Nominalna wartość z obudowy nie zawsze jest wartością rzeczywistą w pracy, bo znaczenie mają też temperatura, napięcie stałe, częstotliwość i ESR.
- W sprzęcie komputerowym sama liczba w µF to za mało - liczy się również technologia elementu, jego rozmiar i miejsce montażu na płytce.
Od czego naprawdę zależy pojemność
Najprostszy model mówi jasno: kondensator składa się z dwóch przewodzących okładek oddzielonych dielektrykiem, czyli materiałem izolującym. Jak przypomina Keysight, w takim układzie liczą się trzy rzeczy: pole powierzchni okładek, odległość między nimi i przenikalność elektryczna dielektryka. Z tego wynika praktyczna zasada: większa powierzchnia i „lepszy” dielektryk zwiększają pojemność, a większy odstęp ją zmniejsza.
W zapisie szkolnym najczęściej spotkasz zależność C = Q/U, czyli pojemność jest ilorazem ładunku i napięcia. Dla kondensatora płaskiego pojawia się też wzór C = εA/d, gdzie A to powierzchnia okładek, d - odległość między nimi, a ε - przenikalność dielektryka. To nie jest tylko teoria do zeszytu: ten zapis dobrze tłumaczy, dlaczego elementy o podobnej obudowie mogą mieć zupełnie inną pojemność, jeśli zmienia się materiał i konstrukcja.
W praktyce ten sam kierunek zmian ma swoje konsekwencje. Zmniejszenie grubości dielektryka daje większą pojemność, ale zwykle ogranicza napięcie pracy i podnosi wrażliwość na przebicie. Dlatego w elektronice projektuje się kompromis: nie maksymalną pojemność za wszelką cenę, tylko taki parametr, który pasuje do napięcia, temperatury i miejsca na PCB. To prowadzi już do pytania, jak czytać oznaczenia i jednostki, bo na obudowie rzadko dostajesz pełny obraz sytuacji.
Jak czytać wartości na obudowie i w nocie katalogowej
Pojemność spotkasz najczęściej w pF, nF i µF. Warto znać szybkie przeliczenie: 1 nF = 1000 pF, a 1 µF = 1000 nF. Dla orientacji: 100 nF to 0,1 µF, a 10 µF to 10 000 nF. W małych ceramicznych elementach oznaczenia bywają kodowane skrótowo, więc 104 oznacza zwykle 100 nF, a nie „104 µF”, jak czasem błędnie się zakłada.
| Oznaczenie | Znaczenie | Co to daje w praktyce |
|---|---|---|
| pF | pikoFarad | Małe wartości, typowe dla filtrów, rezonansów i układów wysokiej częstotliwości |
| nF | nanoFarad | Popularny zakres do odsprzęgania zasilania i prostych filtrów RC |
| µF | mikroFarad | Stosowany częściej w wygładzaniu zasilania i blokach energii |
| napięcie znamionowe | maksymalne napięcie pracy | Wskazuje, jak duży zapas bezpieczeństwa ma element |
| tolerancja | odchyłka od wartości nominalnej | Pokazuje, czy realna pojemność może być o 5%, 10%, 20% lub więcej niższa albo wyższa |
W kartach katalogowych przydaje się jeszcze jedna rzecz: kod tolerancji i charakterystyki temperaturowej. Dla jednych serii spotkasz bardzo stabilne zachowanie, dla innych większy rozrzut, czasem nawet rzędu +80/-20%. To ważne, bo kondensator opisany jako „10 µF” nie musi w każdym warunku pracy zachowywać się jak pełne 10 µF. Z tego powodu sama etykieta na obudowie to dopiero punkt startowy, a nie pełna odpowiedź.
Skoro oznaczenia potrafią wprowadzać w błąd, warto przejść do tego, co dzieje się, gdy elementy łączysz w układ.
Jak łączenie kondensatorów zmienia efekt końcowy
W praktyce to jedna z najczęściej używanych sztuczek w elektronice: kilka mniejszych kondensatorów może zastąpić jeden duży albo ułożyć się w zestaw o wyższej odporności napięciowej. Ale wynik zależy od sposobu połączenia.
| Połączenie | Wzór | Efekt | Kiedy ma sens |
|---|---|---|---|
| Równoległe | Csum = C1 + C2 + ... | Pojemności się sumują, a ESR zwykle maleje | Gdy chcesz większej pojemności i lepszego odsprzęgania zasilania |
| Szeregowe | 1/Csum = 1/C1 + 1/C2 + ... | Pojemność całkowita spada, ale rośnie dopuszczalne napięcie | Gdy ważniejsze jest wytrzymanie wyższego napięcia niż sama pojemność |
Przykład jest prosty: dwa kondensatory 100 µF połączone równolegle dadzą w przybliżeniu 200 µF. Te same dwa elementy połączone szeregowo dadzą około 50 µF, ale zestaw będzie mógł pracować przy wyższym napięciu niż pojedynczy egzemplarz. Trzeba tylko pamiętać, że w szeregu nie wszystko wyrównuje się idealnie samo z siebie - przy elektrolitach często stosuje się rezystory balansujące, żeby napięcie nie rozłożyło się nierówno na poszczególnych sztukach.
To właśnie dlatego projektanci zasilaczy i płyt głównych nie patrzą na kondensatory jak na zamienniki „jeden do jednego”. Lepiej myśleć o całym układzie pojemności, a nie o pojedynczym elemencie - i to prowadzi do kolejnego pytania: dlaczego realna wartość często odbiega od nominalnej.
Dlaczego nominalna wartość nie zawsze mówi całej prawdy
W notach katalogowych często wygląda to prosto: jeden parametr, jedna liczba. W realnym układzie zaczynają działać jednak cztery rzeczy, które potrafią mocno zmienić zachowanie elementu: temperatura, napięcie stałe, częstotliwość i czas. Murata pokazuje wyraźnie, że w ceramicznych kondensatorach zmiana pojemności zależy od typu dielektryka i temperatury pracy, a to samo dotyczy wielu innych rodzin elementów.
- Tolerancja - element 10 µF z tolerancją ±20% może realnie mieć od 8 do 12 µF jeszcze zanim trafi do układu.
- Temperatura - część kondensatorów ceramicznych zmienia wartość bardzo mało, inne wyraźniej; dlatego w jednych zastosowaniach wybiera się C0G/NP0, a w innych X5R lub X7R.

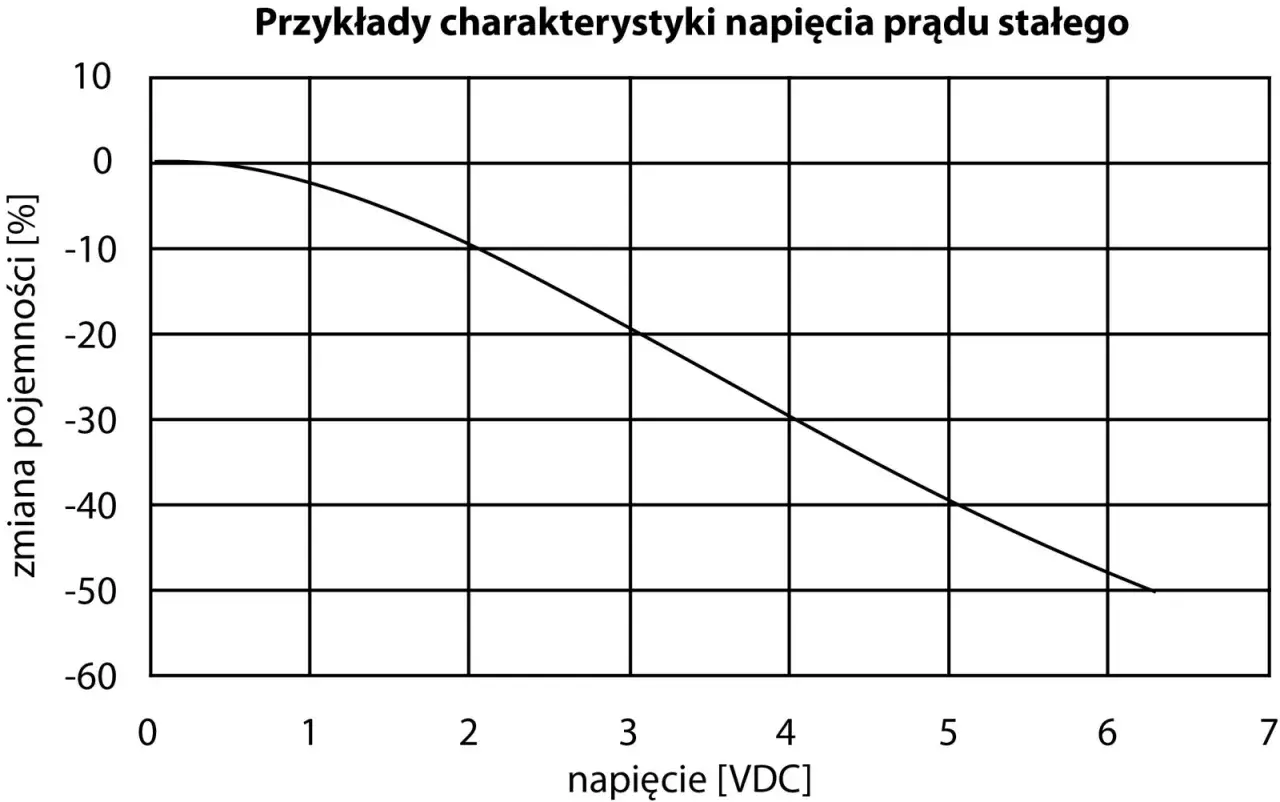

- Napięcie stałe - szczególnie w MLCC pojemność potrafi spadać przy obciążeniu napięciem, czasem wyraźnie, niekiedy o kilkadziesiąt procent.
- Częstotliwość - przy szybkich impulsach liczy się nie tylko pojemność, ale też impedancja, ESR i ESL, czyli odpowiednio opór i indukcyjność pasożytnicza.
- Starzenie - część dielektryków, zwłaszcza w ceramikach klasy 2, z czasem traci część parametrów.
Warto rozumieć też różnicę między technologiami. Kondensator ceramiczny bywa świetny do szybkiego odsprzęgania zasilania, bo ma niski ESR i małą indukcyjność własną. Z kolei elektrolit sprawdza się tam, gdzie trzeba zgromadzić więcej energii w większej obudowie. W praktyce to nie konkurenci, tylko narzędzia do innych zadań. Gdy te różnice są jasne, dobór do konkretnego układu staje się dużo prostszy.
Jak dobrać kondensator do elektroniki komputerowej
Przy płytach głównych, zasilaczach i projektach DIY związanych z komputerami patrzę przede wszystkim na to, co ten element ma zrobić. Inny kondensator wybiera się do odsprzęgania procesora, inny do wygładzania napięcia po prostowniku, a jeszcze inny do sprzęgania sygnału. Sama pojemność rzadko wystarcza do podjęcia dobrej decyzji.
| Zastosowanie | Co jest najważniejsze | Co zwykle sprawdza się najlepiej |
|---|---|---|
| Odsprzęganie CPU i VRM | Niski ESR, niski ESL, mała odległość od obciążenia | Wiele małych MLCC, często 100 nF, 1 µF i 10 µF w różnych punktach płytki |
| Bufor zasilania | Większa energia i stabilność przy skokach poboru prądu | Elektrolity lub polimery w zakresie od dziesiątek do tysięcy µF |
| Układy czasowe i rezonansowe | Stabilność parametrów, małe straty | C0G/NP0 albo folie, gdy liczy się przewidywalność |
| Układy impulsowe i szybkobieżne | Reakcja na wysoką częstotliwość | Małe elementy ceramiczne rozmieszczone możliwie blisko źródła zakłóceń |
Właśnie tutaj najłatwiej popełnić błąd: ktoś wybiera „większe µF”, a potem okazuje się, że problemem nie był brak pojemności, tylko zbyt duża indukcyjność ścieżki albo za wysokie ESR. ESR, czyli równoważna rezystancja szeregowa, odpowiada za straty energii i nagrzewanie, a ESL, czyli równoważna indukcyjność szeregowa, ogranicza skuteczność przy szybkich zmianach prądu. Przy zasilaniu procesorów i pamięci robi to ogromną różnicę. Z mojego doświadczenia kilka małych kondensatorów dobrze rozłożonych na laminacie bywa skuteczniejsze niż jeden duży element oddalony o kilka centymetrów.
Jeżeli wiesz już, co dobierać, trzeba jeszcze wyłapać typowe błędy zakupowe i montażowe, bo to one najczęściej psują efekt.
Najczęstsze błędy, które psują projekt albo zakup
- Zbyt niskie napięcie znamionowe - przy zasilaniu DC warto zostawić zapas, często 20-50%, zamiast dobierać element „na styk”.
- Ignorowanie spadku pojemności pod napięciem - szczególnie w MLCC nominalne 10 µF nie zawsze oznacza 10 µF w pracy.
- Pomiar poza kontekstem układu - miernik pojemności wlutowanego elementu potrafi pokazać zaniżoną wartość, jeśli równolegle pracują inne gałęzie.
- Łączenie w szereg bez kontroli napięć - przy elektrolitach nierówny rozkład napięcia skraca życie elementu i zwiększa ryzyko awarii.
- Patrzenie tylko na µF - w praktyce równie ważne są ESR, typ dielektryka, rozmiar obudowy i warunki pracy.
Do tego dochodzi jeszcze jeden nawyk, który widzę bardzo często: zakładanie, że każdy kondensator „do zasilania” nada się wszędzie. Nie nada się. W układach wysokiej częstotliwości i przy procesorach zwykle wygrywa mała odległość od obciążenia oraz wiele równoległych elementów, a nie pojedynczy duży elektrolit. Jeśli projekt ma pracować długo i stabilnie, warto myśleć o całym torze prądowym, a nie tylko o nazwie katalogowej części.
Co sprawdzam przed montażem w płycie głównej albo projekcie DIY
Gdy dobieram kondensator do sprzętu komputerowego albo do własnego układu, przechodzę przez prostą listę. To oszczędza sporo czasu, bo eliminuje błędy jeszcze przed lutowaniem.
- Napięcie pracy - czy element ma wyraźny zapas względem napięcia w obwodzie.
- Technologia - czy lepszy będzie ceramiczny, elektrolityczny, polimerowy czy foliowy.
- Stabilność parametrów - czy ważniejsza jest duża pojemność, czy przewidywalność w temperaturze i pod obciążeniem.
- Rozmieszczenie na PCB - czy element jest naprawdę blisko miejsca, gdzie ma tłumić zakłócenia.
- Warunki pracy - temperatura, impulsowość, częstotliwość i czas działania układu.
Jeśli mam zostawić jedną praktyczną myśl, to brzmi ona tak: w elektronice komputerowej nie wygrywa ten kondensator, który ma największą liczbę w katalogu, tylko ten, który ma właściwe parametry w konkretnym miejscu układu. Gdy połączysz pojemność z odpowiednim napięciem, stabilnością i niskimi stratami, zyskujesz element, który rzeczywiście poprawia pracę całego układu, zamiast tylko dobrze wyglądać w specyfikacji.
