Najprościej mówiąc, rezystor to element, który stawia kontrolowany opór przepływowi prądu. W praktyce decyduje o tym, czy dioda świeci bezpiecznie, wejście układu logicznego nie dostaje zbyt mocnego sygnału, a pomiar prądu pozostaje wiarygodny. Poniżej rozkładam temat na czynniki pierwsze: działanie, dobór wartości, oznaczenia, typowe błędy i zastosowania w sprzęcie komputerowym.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Opór ogranicza prąd i zamienia część energii w ciepło, więc liczy się nie tylko wartość, ale też moc strat.
- W elektronice najczęściej spotyka się wersje SMD, przewlekane, pomiarowe, bezpiecznikowe i regulowane.
- Dobór zaczynam od funkcji: ograniczania prądu, dzielnika napięcia, pomiaru albo ustawienia stanu logicznego.
- Oznaczenia na obudowie mogą mieć postać pasków kolorowych, kodu SMD lub oznaczeń typu 1R0.
- Najczęstszy błąd to wymiana elementu tylko po wartości omowej, bez sprawdzenia mocy, tolerancji i temperatury pracy.

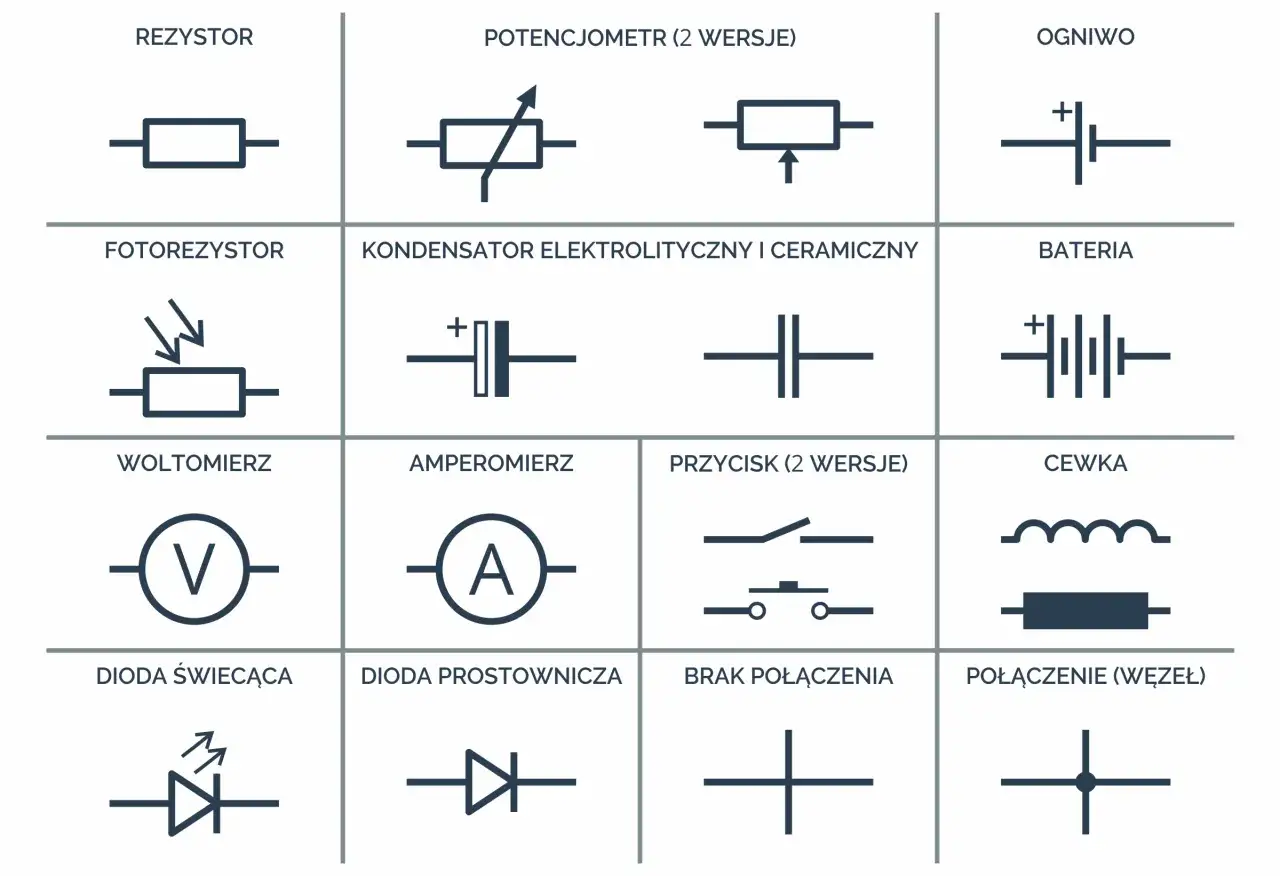

Jak działa element oporowy w układzie
Ja zawsze zaczynam od prostego obrazu: prąd płynie przez „zwężenie”, więc część energii zamienia się w ciepło. To właśnie dlatego opór ogranicza natężenie i powoduje spadek napięcia. Nie ma tu magii, jest czysta fizyka i bardzo przewidywalne zachowanie.
W praktyce liczą się trzy rzeczy: wartość oporu, prąd i moc strat. Prawo Ohma zapisuję sobie w najprostszej formie: U = I × R. Jeśli znam napięcie i chcę ograniczyć prąd, mogę policzyć potrzebną wartość. Jeśli znam prąd, sprawdzam też moc, bo to ona decyduje, czy element przeżyje pracę pod obciążeniem.
| Napięcie | Prąd | Potrzebny opór | Moc strat |
|---|---|---|---|
| 5 V | 10 mA | 500 Ω | 0,05 W |
| 12 V | 20 mA | 600 Ω | 0,24 W |
| 3,3 V | 1 mA | 3,3 kΩ | 0,0033 W |
To nie przypadek, że dwa elementy o tej samej wartości mogą mieć zupełnie inną obudowę. Jeden pracuje przy kilku miliwatach, drugi przy kilku watach, a różnica między nimi bywa kluczowa dla stabilności całego układu. Gdy już to widać, łatwiej przejść do konkretnych odmian i wybrać właściwą do płyty głównej albo prostego obwodu LED.
Rodzaje, które spotkasz najczęściej na płytkach
Na rynku jest sporo odmian, ale w codziennej elektronice i komputerach wracają przede wszystkim te same grupy. Różnią się nie tylko rozmiarem, lecz także mocą, stabilnością i tym, jak łatwo je montować lub wymieniać. Ja patrzę na nie jak na narzędzia do różnych zadań, a nie jak na jedną rodzinę z jednym zastosowaniem.
| Rodzaj | Co go wyróżnia | Gdzie ma sens | Co warto zapamiętać |
|---|---|---|---|
| SMD | Mały, tani, wygodny w montażu maszynowym | Płyty główne, laptopy, moduły pamięci | Dominuje w nowoczesnym sprzęcie, ale ręczna wymiana bywa trudniejsza. |
| Przewlekany | Większy, łatwy do lutowania ręcznego | Prototypy, naprawy, starsze urządzenia | Świetny do serwisu i nauki, mniej wygodny przy bardzo dużym upakowaniu elementów. |
| Pomiarowy | Bardzo mały opór, wysoka dokładność pomiaru prądu | Zasilacze, ładowarki, układy przy procesorze | Tu liczy się nie tylko opór, ale też spadek napięcia i stabilność termiczna. |
| Bezpiecznikowy | Łączy funkcję ograniczania prądu i ochrony | Wejścia zasilania, obwody ochronne | Jeśli się przepala, to zwykle z powodu problemu w układzie, a nie samego przypadku. |
| Regulowany | Da się zmieniać wartość śrubokrętem albo pokrętłem | Kalibracja, ustawianie progów, starsze konstrukcje | Służy głównie do strojenia, nie do codziennej regulacji przez użytkownika. |

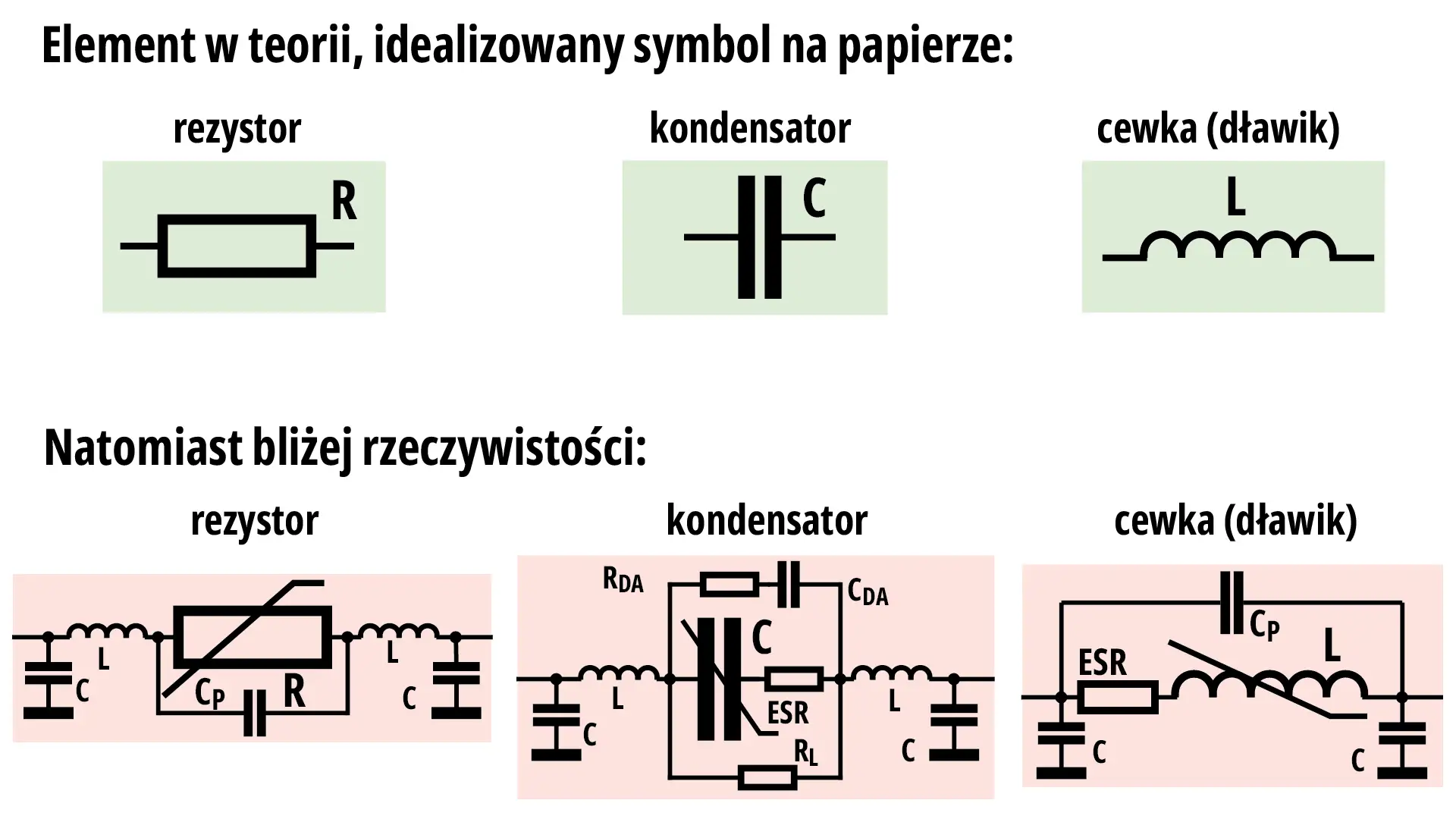

W praktyce największą różnicę robi materiał i technologia wykonania. Metal film daje zwykle lepszą stabilność i niższy szum, thick film jest popularny w SMD i masowej produkcji, a wirewound dobrze znosi większe obciążenia, choć bywa większy i może mieć własności indukcyjne. Kiedy znam typ, dopiero wtedy liczę wartość i moc, bo to te liczby decydują o bezpieczeństwie całego układu.
Jak dobrać opornik do zadania bez zgadywania
Najgorszy nawyk to dobieranie wartości „na oko”. Ja wolę zacząć od funkcji: czy element ma tylko ograniczyć prąd, stworzyć dzielnik napięcia, ustawić stan logiczny, czy mierzyć obciążenie. Dopiero potem przechodzę do konkretnej liczby.
W praktyce pomaga mi prosty porządek:
- Ograniczanie prądu - liczę wartość ze wzoru i zostawiam zapas, zamiast szukać „z grubsza podobnej” liczby.
- Dzielnik napięcia - patrzę na stosunek oporów, ale też na impedancję całego układu, bo zbyt wysokie wartości zwiększają podatność na zakłócenia.
- Ustawienie stanu logicznego - przy liniach logicznych często dobrze sprawdzają się wartości kilku lub kilkunastu kiloohmów, ale przy szybszych magistralach trzeba brać pod uwagę pojemność i czas narastania sygnału.
- Pomiar prądu - wybieram bardzo mały opór, zwykle w zakresie miliomów, i od razu sprawdzam moc strat oraz sposób pomiaru spadku napięcia.
- Praca w cieple - zawsze zostawiam margines, bo temperatura otoczenia i brak chłodzenia potrafią obniżyć realną dopuszczalną moc bardziej, niż sugeruje katalog.
| Zastosowanie | Co liczę | Praktyczny punkt startu | Typowy błąd |
|---|---|---|---|
| Dioda LED | Spadek napięcia i prąd | 220 Ω do 1 kΩ, zależnie od zasilania | Za mała moc albo zbyt mała wartość, przez co LED świeci zbyt mocno i krócej działa. |
| Pull-up / pull-down | Stan logiczny i pobór energii | 4,7 kΩ lub 10 kΩ jako rozsądny start | Zbyt duża wartość powoduje podatność na zakłócenia. |
| Dzielnik napięcia | Stosunek napięć | Wartość z obliczeń, nie z pamięci | Za wysoka impedancja i niestabilny odczyt. |
| Pomiar prądu | Spadek milivoltów i moc | Dedykowany element o bardzo małym oporze | Zastąpienie go zwykłym opornikiem i utrata dokładności. |
Ja lubię tu jeszcze jedną zasadę: jeśli obok procesora, kontrolera lub regulatora napięcia nie mam pełnej dokumentacji, nie zgaduję. Sprawdzam funkcję obwodu, szukam analogicznego miejsca na płytce i dopiero wtedy biorę się za konkretną wartość. To oszczędza mnóstwo czasu, zwłaszcza przy naprawach.
Jak odczytać wartość z pasków i oznaczeń SMD
W starszych elementach spotkasz paski kolorowe, a w drobnych SMD zwykle kod numeryczny. W obu przypadkach chodzi o to samo: szybkie zapisanie wartości i tolerancji w małej przestrzeni. Jeśli umiesz to odczytać, łatwiej rozpoznasz, co naprawdę siedzi na płytce.
| Oznaczenie | Jak je czytam | Przykład |
|---|---|---|
| 4 paski | Dwie cyfry, mnożnik i tolerancja | brąz-czarny-czerwony-złoty = 1 kΩ, ±5% |
| 5 pasków | Trzy cyfry, mnożnik i tolerancja | brąz-czarny-czarny-czerwony-brązowy = 10 kΩ, ±1% |
| Kod SMD 3-cyfrowy | Dwie cyfry i mnożnik | 103 = 10 kΩ |
| Kod z literą R | Litera zastępuje przecinek | 4R7 = 4,7 Ω |

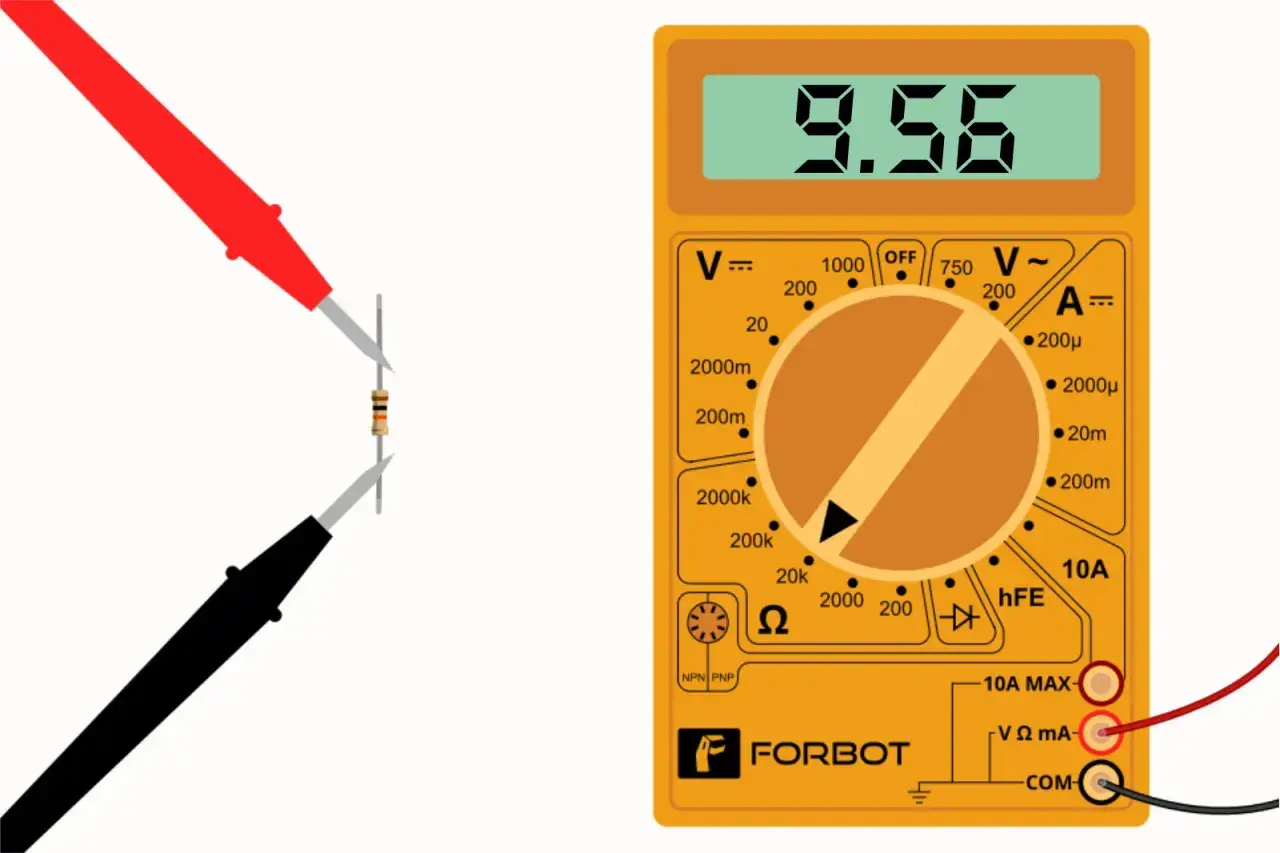

Jeśli element jest przypalony, sam kod bywa nieczytelny, więc wtedy porównuję go z dokumentacją płytki albo mierzę element po odlutowaniu jednej strony. Tolerancja też ma znaczenie: złoty pasek zwykle oznacza 5%, brązowy 1%, a w dokładniejszych układach szukam jeszcze lepszej zgodności. W precyzyjnych pomiarach ważny staje się także TCR, czyli zmiana oporu wraz z temperaturą, bo ona potrafi przesunąć wynik bardziej, niż się wydaje na pierwszy rzut oka. Tu właśnie zaczynają się najczęstsze pomyłki, więc warto je nazwać wprost.
Najczęstsze błędy przy wymianie i projektowaniu
Najbardziej zdradliwa sytuacja to taka, w której spalony element wygląda jak główna przyczyna problemu, a w rzeczywistości jest tylko skutkiem uszkodzenia gdzieś dalej. Widziałem już zasilacze, płytki i moduły, w których wymiana jednego małego elementu nic nie dawała, bo prawdziwy problem leżał w zwarciu, tranzystorze albo kondensatorze.
- Patrzenie tylko na wartość - ten sam opór może występować w wersji 0,1 W i 1 W, a to zupełnie inna liga pracy.
- Ignorowanie temperatury - w zamkniętej obudowie albo obok radiatora realna moc spada szybciej, niż sugeruje katalog.
- Mylenie funkcji pomiarowej z ogólną - element do pomiaru prądu nie powinien być zastępowany zwykłą częścią o podobnym nadruku.
- Pomiar na płytce bez odłączenia jednej strony - inne gałęzie układu potrafią fałszować wynik i dać złe odczyty.
- Zbyt wysoka impedancja w sygnale - szczególnie w liniach cyfrowych i czujnikach prowadzi to do podatności na szum.
- Wybór złej obudowy - zbyt mały SMD nie tylko gorzej znosi moc, ale też trudniej go poprawnie przylutować i skontrolować.
Ja przy wymianie zawsze sprawdzam jeszcze typ wykonania: metal film, thick film, wirewound albo element bezpiecznikowy. To detal, który często robi różnicę między naprawą trwałą a taką, która wróci po kilku dniach. Gdy ten etap mam za sobą, łatwiej przejść do miejsc, w których taki element pracuje w komputerze na co dzień.
Gdzie ten element pracuje w sprzęcie komputerowym
W pobliżu procesora i na płycie głównej spotykam go niemal wszędzie. W sekcji zasilania pomaga w dzielnikach sprzężenia zwrotnego, przy pomiarze prądu monitoruje obciążenie, a w liniach sygnałowych ustawia stan logiczny, zanim kontroler zacznie cokolwiek interpretować.
| Miejsce na płycie | Rola | Dlaczego to ważne |
|---|---|---|
| VRM przy CPU | Dzielniki, pomiar prądu, stabilizacja | Od tego zależy, czy procesor dostaje czyste i stabilne zasilanie. |
| Gniazda RAM i PCIe | Ustalanie stanów logicznych i terminacja | Zmniejsza liczbę błędów na szybkich liniach sygnałowych. |
| Kontrolery wentylatorów | Ograniczanie prądu i ustawianie parametrów sterowania | Ułatwia precyzyjną regulację chłodzenia bez przeciążania układu. |
| Porty USB i audio | Ochrona wejść i filtracja | Pomaga chronić delikatne układy przed przepięciami i zakłóceniami. |
| Układy baterii i zarządzania energią | Pomiar, konfiguracja, kontrola ładowania | Wpływa na bezpieczeństwo i poprawność pracy całego systemu. |
W praktyce to właśnie drobne elementy oporowe decydują o tym, czy komputer startuje stabilnie, czy tylko pozornie „coś działa”. Przy diagnozie patrzę więc nie tylko na samą część, ale też na jej otoczenie: tranzystory, układy scalone, ścieżki i kondensatory. To pozwala uniknąć wymiany w ciemno i skupić się na rzeczywistej przyczynie awarii.
Co sprawdzam, zanim uznam element za właściwy
Jeśli mam zostawić jedną praktyczną zasadę, to taką: najpierw sprawdzam funkcję w układzie, potem wartość, potem moc, a dopiero na końcu obudowę i sposób montażu. To brzmi prosto, ale właśnie ten porządek najczęściej oszczędza błędów.
- Rola w układzie - czy to ograniczanie prądu, dzielnik, pomiar, czy ochrona.
- Wartość i tolerancja - zgodność z założeniem, a nie tylko „zbliżona liczba”.
- Moc strat - najlepiej z zapasem, szczególnie przy cieple i pracy ciągłej.
- Obudowa i montaż - SMD, przewlekany, rozstaw wyprowadzeń, możliwość lutowania ręcznego.
- Stabilność temperaturowa - ważna w pomiarach i w pobliżu źródeł ciepła.
- Stan otoczenia - jeśli obok jest zwarcie albo przegrzewający się układ, sama wymiana nic nie da.
Gdy sprawdzam element na stole, biorę też pod uwagę pomiar poza płytką, bo układ równoległy potrafi całkowicie zafałszować wynik. To jedna z tych prostych nawykowych rzeczy, które robią dużą różnicę w serwisie i projektowaniu. I właśnie dlatego przy elektronice nie wystarczy znać samą wartość - trzeba rozumieć, po co ten element w ogóle tam siedzi.
