Bezpieczne uziemienie nie jest dodatkiem do instalacji, tylko jej częścią, która decyduje o tym, dokąd pójdzie prąd zwarciowy albo impuls z wyładowania atmosferycznego. Uziom szpilkowy sprawdza się przede wszystkim tam, gdzie brakuje miejsca na uziom otokowy, a trzeba szybko i rozsądnie zejść z rezystancją. Poniżej rozkładam temat na praktyczne elementy: zasadę działania, dobór materiału, montaż, koszty i pomiary.
Najważniejsze rzeczy, które warto wiedzieć przed wyborem uziemienia
- To pionowy pręt lub zestaw prętów pogrążanych w gruncie, który ma odprowadzać prąd do ziemi możliwie najkrótszą i najstabilniejszą drogą.
- O skuteczności decydują głównie rezystywność gruntu, głębokość montażu i jakość połączeń, a nie sam fakt „wbicia szpilki”.
- W praktyce często dąży się do rezystancji poniżej 10 Ω, ale konkretny projekt może wymagać ostrzejszych parametrów.
- Najlepiej działa tam, gdzie nie ma miejsca na wykop pod uziom otokowy albo gdy trzeba poprawić istniejące uziemienie bez dużej demolki terenu.
- Bez pomiaru po montażu nie da się uczciwie ocenić, czy instalacja naprawdę spełnia swoje zadanie.
Jak działa uziom szpilkowy i dlaczego grunt ma tu znaczenie
Patrzę na taki element jak na kontrolowaną drogę ucieczki dla energii. Jeśli w instalacji pojawi się zwarcie, przepięcie albo impuls odgromowy, prąd powinien mieć możliwie łatwy dostęp do ziemi, zamiast szukać przypadkowej ścieżki przez urządzenia, obudowy i przewody sygnałowe. To właśnie robi uziom pionowy: zwiększa powierzchnię kontaktu z gruntem i pomaga rozproszyć ładunek w bezpieczny sposób.
Najważniejsze nie jest jednak samo „wbijanie metalu w ziemię”, tylko to, jakie warunki ma grunt. Gleba wilgotna i gliniasta zwykle przewodzi lepiej niż sucha, piaszczysta. Do tego dochodzi sezonowość: płytsze warstwy zamarzają, przesychają i zmieniają parametry, więc uziom osadzony głębiej pracuje stabilniej przez cały rok. W praktyce właśnie ta stabilność ma duże znaczenie dla ochrony przeciwporażeniowej i przepięciowej, a nie wyłącznie sam niski wynik „na papierze”.
Jeśli spojrzeć na to technicznie, liczy się rezystancja uziemienia, czyli opór, jaki grunt stawia przepływowi prądu. Im niższa i bardziej powtarzalna, tym lepiej. Z tego powodu uziomy pionowe często wykorzystuje się tam, gdzie trzeba zejść głębiej niż dałby zwykły układ powierzchniowy. To prowadzi naturalnie do pytania, kiedy taki wariant wygrywa z innymi rozwiązaniami, a kiedy lepiej od razu pójść w otok albo fundament.
Kiedy wybrać szpilkę, a kiedy otok lub fundament
Nie każdy budynek potrzebuje tego samego układu uziemiającego. Ja zwykle patrzę na trzy rzeczy: etap inwestycji, warunki gruntu i ilość miejsca. W nowym domu fundament bywa najwygodniejszy, ale w istniejącym obiekcie często nie ma sensu rozkuwać wszystkiego tylko po to, by poprawić uziemienie. Wtedy pionowy pręt albo ich zestaw jest po prostu bardziej praktyczny.
| Rodzaj uziomu | Kiedy ma największy sens | Najmocniejsze strony | Ograniczenia |
|---|---|---|---|
| Pionowy, prętowy | Modernizacja istniejącego budynku, mało miejsca, szybka poprawa parametrów | Niewielki zakres robót, łatwa rozbudowa, niższy koszt startowy | Zależność od gruntu i większa wrażliwość na dobór długości |
| Otokowy | Nowy obiekt lub większy teren wokół budynku | Dobra współpraca z ochroną odgromową, równomierny rozkład prądu | Wymaga wykopów i miejsca wokół obiektu |
| Fundamentowy | Nowa budowa, gdy można zaplanować wszystko od początku | Bardzo dobra trwałość i mało widoczna instalacja | Praktycznie nie do zastosowania w gotowym budynku |
W nowej inwestycji fundament często wygrywa trwałością i wygodą, ale w gotowym domu lub przy doposażaniu instalacji w ochronniki przepięć szpilka daje dużo większą elastyczność. To szczególnie ważne, gdy obok zwykłej instalacji masz też fotowoltaikę, automatykę bramy, serwer domowy albo wrażliwy sprzęt komputerowy. Właśnie dlatego tak ważne są nie tylko same pręty, ale też elementy łączeniowe i sposób wykonania całego zestawu.
Z czego składa się solidny zestaw uziemiający
Sam pręt to za mało. Dobrze wykonany układ składa się z kilku elementów, które muszą pracować razem, bo słaby punkt w połączeniu potrafi zniszczyć efekt całej instalacji. Najczęściej widzę takie komponenty:
- pręt lub segmenty prętów pogrążanych w gruncie,
- grot ułatwiający wbijanie,
- złącza mechaniczne i elektryczne,
- przewód łączący z główną szyną wyrównawczą,
- zabezpieczenie antykorozyjne w miejscu połączenia,
- protokół pomiaru po zakończeniu prac.
Jeśli chodzi o materiał, najczęściej spotykam trzy warianty. Stal ocynkowana jest najtańsza i w zwykłych warunkach gruntowych bywa w pełni wystarczająca. Stal miedziowana daje lepszy kompromis między ceną a trwałością, bo lepiej znosi korozję. Miedź ma bardzo dobre własności przewodzące i odporność na korozję, ale kosztuje wyraźnie więcej, więc nie zawsze jest potrzebna.
W praktyce najważniejsze jest jedno: połączenie między elementami ma być nie tylko elektrycznie dobre, ale też mechanicznie pewne. Luźny zacisk, źle dobrana złączka albo brak ochrony przed korozją potrafią zabić skuteczność szybciej niż trudny grunt. To właśnie dlatego montaż traktuję jako osobny temat, a nie jako prostą czynność „wbicia pręta”.
Jak wygląda montaż krok po kroku
W terenie zaczynam od sprawdzenia, czy w miejscu planowanego wbicia nie biegną instalacje podziemne. Potem wybieram punkt montażu z zachowaniem bezpiecznego dystansu od ściany budynku i stref, w których później mogłoby dojść do przypadkowego uszkodzenia podczas prac ziemnych. To brzmi banalnie, ale właśnie na tym etapie najłatwiej o kosztowny błąd.
- Wyznaczam miejsce montażu i omijam rury, przewody oraz inne przeszkody pod ziemią.
- Wbijam pierwszy segment, zwykle z użyciem pobijaka lub innego osprzętu, który nie uszkadza końcówek pręta.
- Dokładam kolejne odcinki, pilnując, żeby każde połączenie było stabilne i czyste elektrycznie.
- Łączę układ z przewodem uziemiającym i z główną szyną wyrównawczą.
- Po montażu wykonuję pomiar rezystancji i sprawdzam, czy trzeba rozbudować układ o kolejne pręty.
W dobrych realizacjach montaż nie kończy się na wbiciu pierwszego metra. Jeśli grunt jest suchy albo piaszczysty, dokładanie kolejnych segmentów często ma większy sens niż liczenie, że jedna krótka szpilka rozwiąże wszystko. Właśnie dlatego przy projektowaniu liczy się nie tylko technika samego wbicia, ale też głębokość, rozstaw i sposób rozbudowy całego układu.
Jak dobrać głębokość i liczbę prętów
Tu nie ma magicznej liczby dla każdego domu. Długość zależy od rezystywności gruntu, czyli od tego, jak łatwo ziemia przewodzi prąd. W gruncie wilgotnym i cięższym parametry są zwykle lepsze, a w suchym piasku trzeba się liczyć z większą liczbą metrów i dodatkowymi odcinkami. Z praktycznego punktu widzenia sensownie jest zaczynać od takiej długości, która schodzi poniżej warstw najbardziej podatnych na wysychanie i przemarzanie.

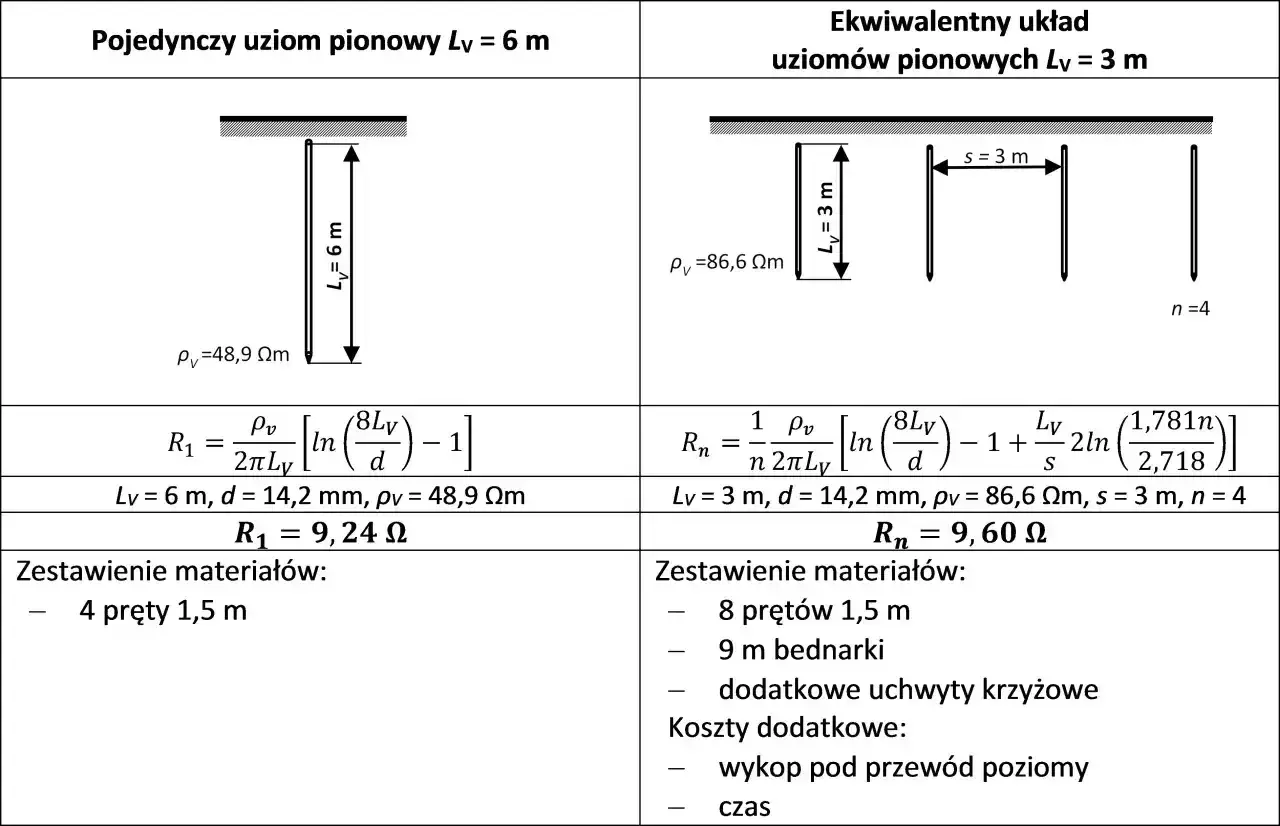

Przy wielu realizacjach spotyka się segmenty 1,5 m lub 3 m, a cały układ rozbudowuje się stopniowo. Często najlepszy efekt daje nie jeden bardzo długi pręt, ale kilka odpowiednio rozmieszczonych odcinków. Zbyt mały odstęp między nimi nie poprawia wyniku tak mocno, jak oczekuje inwestor, bo pręty zaczynają wzajemnie „konkurować” o ten sam fragment gruntu.
Jeżeli do układu dokładam kolejne pionowe elementy, sensownym kompromisem bywa rozstaw rzędu kilku metrów, a przy dużym zapotrzebowaniu na niską rezystancję warto dążyć do większych odległości między nimi. W praktyce różnica między układem „na siłę upchanym” a przemyślanym rozstawem potrafi być większa niż różnica między dwoma markami prętów. I to jest moment, w którym temat zaczyna zahaczać o koszty, bo każda dodatkowa sekcja, wykop i złącze zmieniają budżet całej inwestycji.
Ile to kosztuje i co podbija cenę
W 2026 orientacyjne koszty prostych realizacji wyglądają zwykle tak: uziom pionowy to około 350-800 zł za materiał i montaż, fundamentowy 500-1000 zł, a otokowy 1000-2000 zł. To są widełki dla podstawowych prac, więc przy trudnym gruncie, dłuższych odcinkach albo większej liczbie połączeń cena może wyraźnie wzrosnąć.
| Rodzaj rozwiązania | Orientacyjny koszt | Co zwykle wpływa na cenę |
|---|---|---|
| Pionowy, prętowy | 350-800 zł | Długość zestawu, liczba prętów, dostęp do miejsca, koszt pomiaru |
| Fundamentowy | 500-1000 zł | Etap budowy, zakres robót i dostępność projektu od początku |
| Otokowy | 1000-2000 zł | Wykopy, obwód budynku, długość przewodu i czas prac ziemnych |
Do tego dochodzi jeszcze pomiar końcowy, który zwykle kosztuje dodatkowo około 150-250 zł. Najmocniej budżet podbijają nie same materiały, tylko warunki terenu: suchy piasek, kamieniste podłoże, duża odległość do miejsca montażu i potrzeba rozbudowy układu o kolejne segmenty. Jeśli ktoś wycenia całość podejrzanie nisko, ja od razu sprawdzam, czy w tej cenie naprawdę uwzględniono pomiar, zabezpieczenie połączeń i dokumentację.
Po kosztach naturalnie pojawia się pytanie o to, czy instalacja faktycznie działa tak, jak powinna. I właśnie tu nie ma miejsca na zgadywanie, tylko na pomiar.
Jak sprawdzić, czy instalacja naprawdę działa
Po montażu trzeba wykonać pomiar rezystancji uziemienia. To nie jest formalność, tylko jedyny sensowny sposób, żeby sprawdzić, czy układ odprowadza prąd zgodnie z założeniem. Dla zwykłych obiektów często przyjmuje się 10 Ω jako praktyczny punkt odniesienia, ale w konkretnym projekcie wymagania mogą być ostrzejsze, zwłaszcza gdy chodzi o ochronę odgromową albo bardziej wymagające obiekty.
Ja traktuję pomiar jako moment prawdy. Jeśli wynik jest zbyt wysoki, nie ma sensu udawać, że problem zniknie sam. Trzeba wtedy rozbudować układ, poprawić rozstaw prętów, zejść głębiej albo zmienić lokalizację punktu pogrążania. Dobrze jest też wrócić do pomiaru po większych pracach ziemnych, bo grunt potrafi się zmienić bardziej, niż wydaje się na pierwszy rzut oka.
W instalacjach związanych z elektroniką domową, komputerami, siecią czy automatyką budynkową pomiar ma jeszcze jedną zaletę: pozwala ocenić, czy cały łańcuch ochrony ma sens. Uziemienie nie zastępuje ochronników przepięć, połączeń wyrównawczych ani poprawnie zaprojektowanej rozdzielnicy. Ono po prostu daje tym elementom właściwe warunki pracy.
Jakie błędy psują efekt najczęściej
W terenie najczęściej widzę te same pomyłki. Najbardziej kosztowna jest wiara, że jedna krótka szpilka załatwi cały temat bez względu na grunt. Drugi klasyk to montaż zbyt blisko ściany albo bez sprawdzenia, czy w ziemi nie biegną inne instalacje. Trzeci problem to połączenia zrobione „na szybko”, bez porządnego zacisku i bez myślenia o korozji.
- Zbyt mała głębokość i brak wejścia w stabilniejsze warstwy gruntu.
- Za mały odstęp między kolejnymi prętami, przez co układ nie pracuje efektywnie.
- Brak solidnego połączenia z główną szyną wyrównawczą.
- Pomijanie pomiaru końcowego, bo „przecież zostało wbite”.
- Traktowanie uziemienia jako zamiennika ochronników przepięć i wyrównania potencjałów.
Ostatni punkt jest szczególnie ważny dla sprzętu komputerowego, serwerów domowych, routerów i całej tej elektroniki, która dziś stoi w niemal każdym domu. Dobre uziemienie pomaga, ale samo nie zrobi za cały system ochronny. Jeśli chcesz realnie chronić instalację, trzeba myśleć o niej jako o całości, a nie o jednym elemencie.
Co sprawdzić przed zamówieniem wykonania
Zanim zamówisz montaż, sprawdź cztery rzeczy: czy wykonawca przewiduje pomiar po zakończeniu prac, czy potrafi dobrać materiał do warunków gruntu, czy układ można później rozbudować i czy całość będzie poprawnie połączona z resztą instalacji. To są detale, które później robią największą różnicę, a jednocześnie najłatwiej je pominąć na etapie zakupu.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to tę: nie wybieraj uziemienia po samym koszcie pręta. Liczy się cały układ, grunt, pomiar i to, czy instalacja zachowa parametry po kilku sezonach. Dobrze zaprojektowane uziemienie nie rzuca się w oczy, ale właśnie ono decyduje o tym, czy reszta zabezpieczeń ma szansę zadziałać wtedy, kiedy naprawdę będzie potrzebna.
