Bezpiecznik to niewielki element, ale w praktyce decyduje o tym, czy urządzenie tylko się wyłączy, czy też uszkodzeniu ulegnie płytka, zasilacz albo cały moduł. Poniżej omawiam najważniejsze rodzaje bezpieczników, pokazuję ich zastosowanie w elektronice i wyjaśniam, jak dobrać właściwy wariant bez zgadywania. Dorzucam też kilka pułapek, przez które wiele osób myli ochronę układu z ochroną całej instalacji.
Najkrócej mówiąc, liczy się nie tylko amperaż, ale też sposób pracy układu
- W elektronice najczęściej spotyka się bezpieczniki topikowe, SMD, samochodowe, szybkie i zwłoczne.
- O wyborze decydują nie tylko ampery, ale też napięcie pracy, rozmiar, temperatura i prąd rozruchowy.
- Bezpiecznik szybki chroni delikatne układy, a zwłoczny lepiej znosi krótkie piki przy starcie zasilania.
- PPTC są resetowalne, ale technicznie nie są klasycznym bezpiecznikiem topikowym.
- Wyłącznik nadprądowy i różnicówka to inne urządzenia niż bezpiecznik, choć potocznie bywają wrzucane do jednego worka.

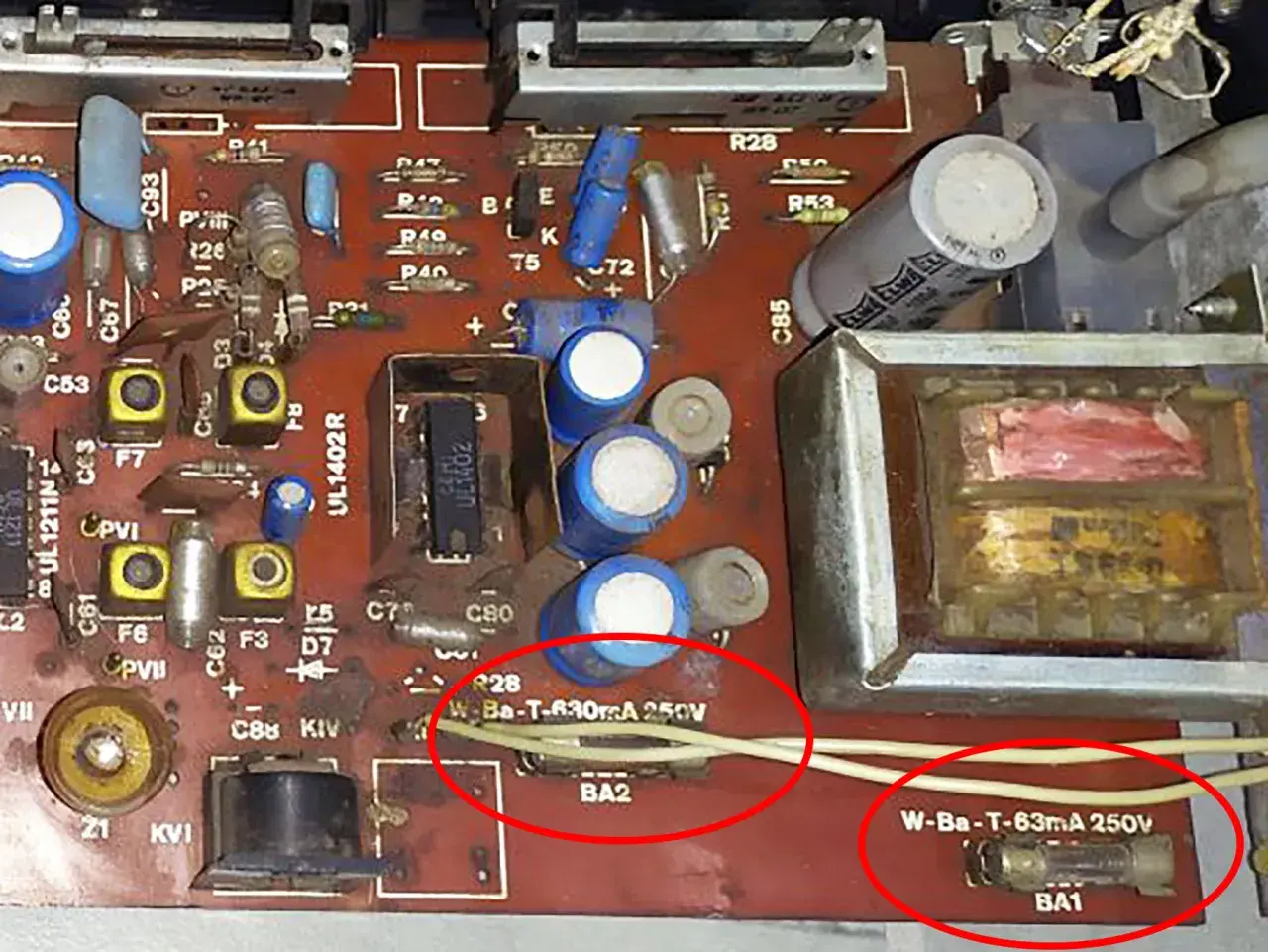

Jak bezpiecznik chroni układ i co właściwie odcina
W elektronice bezpiecznik ma jedno zadanie: przerwać obwód, zanim nadmierny prąd zamieni się w ciepło, dym albo uszkodzenie półprzewodników. Działa to prosto, ale skutecznie. Wewnątrz znajduje się element topikowy albo inny komponent ochronny, który reaguje na przekroczenie dopuszczalnych warunków pracy.
Najważniejsze są tu dwa scenariusze. Przeciążenie narasta zwykle wolniej i może trwać sekundy albo minuty, dlatego liczy się charakterystyka czasowo-prądowa. Zwarcie pojawia się nagle, a wtedy bezpiecznik musi zadziałać bardzo szybko, żeby nie przepuścić zbyt dużej energii do układu. W praktyce patrzę więc nie tylko na wartość znamionową, ale też na to, jak bezpiecznik zachowa się przy impulsie startowym, jaką ma zdolność wyłączania i czy jest w stanie bezpiecznie przerwać awarię.
W dokumentacji technicznej często pojawia się też pojęcie I²t, czyli uproszczony zapis energii, którą bezpiecznik przepuszcza podczas awarii. Im niższe I²t w zastosowaniach półprzewodnikowych, tym lepiej dla delikatnych elementów mocy. To właśnie dlatego przy zasilaczach, przetwornicach i napędach nie wystarczy po prostu dobrać „takiego samego amperażu” jak poprzednio. Gdy już to rozumiesz, łatwiej odróżnić konkretne wykonania i wybrać właściwy typ do danej płytki albo zasilacza.
Rodzaje bezpieczników, które naprawdę spotyka się w elektronice
Jeśli mówimy o sprzęcie komputerowym, ładowarkach, monitorach, routerach czy układach sterowania, najczęściej spotykane są poniższe konstrukcje. Tu właśnie najłatwiej zobaczyć, że sam termin „bezpiecznik” obejmuje kilka bardzo różnych rozwiązań.
| Typ | Gdzie go spotkasz | Po co się go stosuje | Na co uważać |
|---|---|---|---|
| Topikowy szklany | Starsza elektronika, zasilacze, mierniki, drobne urządzenia | Łatwy do szybkiej identyfikacji i wymiany | Ma mniejszą odporność mechaniczną niż ceramiczny |
| Topikowy ceramiczny | Zasilacze impulsowe, urządzenia o wyższej energii zwarciowej | Lepiej znosi temperaturę i łuk przy awarii | Nie zawsze widać go „na oko”, że jest przepalony |
| SMD | Płyty główne, ładowarki, moduły PCB, elektronika użytkowa | Oszczędza miejsce i dobrze pasuje do montażu powierzchniowego | Wymaga lutowania i ostrożnej diagnostyki |
| Szybki | Delikatne tory zasilania, logika, układy scalone | Reaguje szybko i ogranicza energię uszkodzenia | Może niepotrzebnie zadziałać przy normalnym impulsie rozruchowym |
| Zwłoczny | Zasilacze, układy z dużym prądem rozruchowym, napędy | Znosi krótkie piki przy starcie | Nie nadaje się do miejsc, gdzie ochrona musi być natychmiastowa |
| Wysokiej szybkości | Falowniki, prostowniki, układy mocy, półprzewodniki | Chroni elementy, które źle znoszą nadmiar energii | Wymaga precyzyjnego doboru do aplikacji |
| Samochodowy nożowy | Instalacje 12 V i 24 V, akcesoria samochodowe | Jest prosty w wymianie i ma czytelny format | To nie to samo, co mały bezpiecznik na płytce PCB |
| PPTC resetowalny | Porty USB, drobna elektronika, peryferia | Po ustąpieniu przeciążenia wraca do pracy | Nie jest klasycznym bezpiecznikiem topikowym i ma inne zachowanie rezystancyjne |
W praktyce w sprzęcie komputerowym częściej widzę SMD, ceramiczne wkładki i zabezpieczenia resetowalne niż elementy kojarzone z rozdzielnicą domową. To ważne rozróżnienie, bo mechanika działania i sposób wymiany są zupełnie inne. Kiedy już wiesz, jaki format masz przed sobą, można przejść do doboru bezpiecznika pod realne warunki pracy.
Jak dobrać właściwy element do urządzenia, zasilacza lub płytki
Ja zwykle zaczynam od czterech pytań: ile prądu układ pobiera normalnie, jakie ma piki przy starcie, w jakim napięciu pracuje i czy chronię prosty obwód, czy wrażliwe półprzewodniki. To szybko zawęża wybór i ogranicza ryzyko błędu. Sam amperaż naprawdę nie wystarcza.
- Sprawdź prąd znamionowy obwodu i nie dobieraj bezpiecznika „na styk”. Urządzenie ma pracować normalnie, a nie tylko przejść test na zimno.
- Porównaj napięcie pracy bezpiecznika z napięciem obwodu. Wartość znamionowa musi pasować do zastosowania, inaczej ochrona nie będzie pewna.
- Oceń prąd rozruchowy. Zasilacze impulsowe, silniki, kondensatory wejściowe i układy ładowania potrafią pobrać krótki, wysoki impuls.
- Dobierz charakterystykę. Szybki bezpiecznik chroni czułe układy, a zwłoczny lepiej znosi chwilowy skok prądu.
- Sprawdź zdolność wyłączania. Jeśli awaria może wygenerować duży prąd zwarciowy, element musi być na to przygotowany.
- Uwzględnij temperaturę i chłodzenie. W gorącym wnętrzu obudowy bezpiecznik zadziała szybciej niż w chłodnym, przewiewnym miejscu.
Dobry przykład to zasilacz komputera albo monitor. Na wejściu może potrzebować bezpiecznika, który wytrzyma krótki impuls ładowania kondensatorów, ale już w sekcji logiki lub przy czułej linii zasilania lepiej sprawdzi się coś szybszego. W układach mocy, zwłaszcza tam, gdzie pracują tranzystory MOSFET, IGBT albo diody prostownicze, ostrożność musi być jeszcze większa. Z tego powodu kolejnym krokiem zawsze jest odróżnienie bezpiecznika od innych zabezpieczeń, które wyglądają podobnie tylko z nazwy.
Czego nie mylić z bezpiecznikiem
To jedna z częstszych pułapek. W rozmowie codziennej „bezpiecznik” bywa używany jako skrót myślowy dla kilku różnych urządzeń, ale technicznie to nie to samo. Jeśli pomylisz te elementy, możesz źle diagnozować usterkę albo dobrać niewłaściwą ochronę.
| Element | Co chroni | Czy wraca do pracy po zadziałaniu | Gdzie najczęściej występuje |
|---|---|---|---|
| Bezpiecznik topikowy | Obwód przed przeciążeniem i zwarciem | Nie, trzeba go wymienić | Elektronika, zasilacze, urządzenia AGD, automotive |
| Wyłącznik nadprądowy | Instalację przed przeciążeniem i zwarciem | Tak, po ręcznym załączeniu | Rozdzielnice, instalacje domowe i przemysłowe |
| Wyłącznik różnicowoprądowy | Ludzi i instalację przed prądem upływu | Tak, po usunięciu przyczyny i ponownym załączeniu | Instalacje elektryczne budynków |
| PPTC | Obwód przed przeciążeniem | Zazwyczaj tak, po ostygnięciu | USB, elektronika konsumencka, drobne moduły |
Najważniejsza różnica jest prosta: bezpiecznik topikowy po zadziałaniu jest elementem jednorazowym, a wyłącznik nadprądowy czy RCD da się ponownie załączyć. PPTC z kolei zachowuje się „samoresetująco”, ale nie ma dokładnie takiej samej charakterystyki jak klasyczna wkładka topikowa. Gdy ktoś to rozumie, łatwiej mu nie tylko wybrać właściwy element, ale też znaleźć przyczynę awarii zamiast zgadywać.
Co sprawdzić, gdy ochrona zadziałała zbyt często
Jeśli bezpiecznik przepala się ponownie po wymianie, nie podnoszę jego wartości „na próbę”. To skrót do większych kosztów. Zamiast tego sprawdzam, czy problemem jest realna usterka, zły dobór charakterystyki, przegrzanie obudowy, zwarcie na płytce albo uszkodzony element mocy.
- Sprawdź, czy w obwodzie nie ma zwarcia na przewodach, złączach albo ścieżkach PCB.
- Oceń, czy zasilacz albo urządzenie nie ma zbyt dużego prądu rozruchowego dla dobranego bezpiecznika.
- Zweryfikuj temperaturę pracy, bo gorące wnętrze obudowy przyspiesza zadziałanie ochrony.
- Upewnij się, że wymieniany element ma tę samą charakterystykę, rozmiar i napięcie pracy.
- W sprzęcie komputerowym sprawdź także sekcję wejściową zasilania, MOSFET-y, prostownik i kondensatory filtrujące.
W praktyce taka diagnostyka oszczędza czas i płytę główną, bo nie przenosi problemu dalej w układ. Jeśli mam wskazać jedną zasadę, która naprawdę robi różnicę, brzmi ona tak: bezpiecznik dobieraj do warunków pracy, a nie do chwilowej wygody. Wtedy ochrona działa przewidywalnie, a sprzęt ma większą szansę przeżyć awarię bez dodatkowych strat.
