Bilans napięć w zamkniętym obwodzie to jedna z tych zasad, które wyglądają szkolnie, ale w praktyce porządkują całą analizę układów. To właśnie drugie prawo Kirchhoffa pozwala przejść od schematu do konkretnych liczb: prądu, spadków napięć i mocy na elementach. W elektronice i przy sprzęcie komputerowym wraca częściej, niż się wydaje, zwłaszcza gdy sprawdzasz zasilanie, sekcję VRM albo prosty obwód serwisowy.
Najważniejsze rzeczy o bilansie napięć w zamkniętym oczku
- w zamkniętej pętli algebraiczna suma napięć wynosi zero
- kierunek obiegu wybierasz sam, ale potem trzymasz się go konsekwentnie
- dla rezystora najczęściej zapisujesz spadek w postaci I·R, a dla źródła napięcia jego wzrost lub spadek zależnie od zwrotu przejścia
- to narzędzie działa najlepiej, gdy chcesz policzyć prąd, napięcia na elementach lub sprawdzić, czy schemat ma sens
- w komputerach i elektronice przydaje się przy zasilaczach, przetwornicach, LED-ach i prostych układach pomiarowych
Na czym polega bilans napięć w oczku

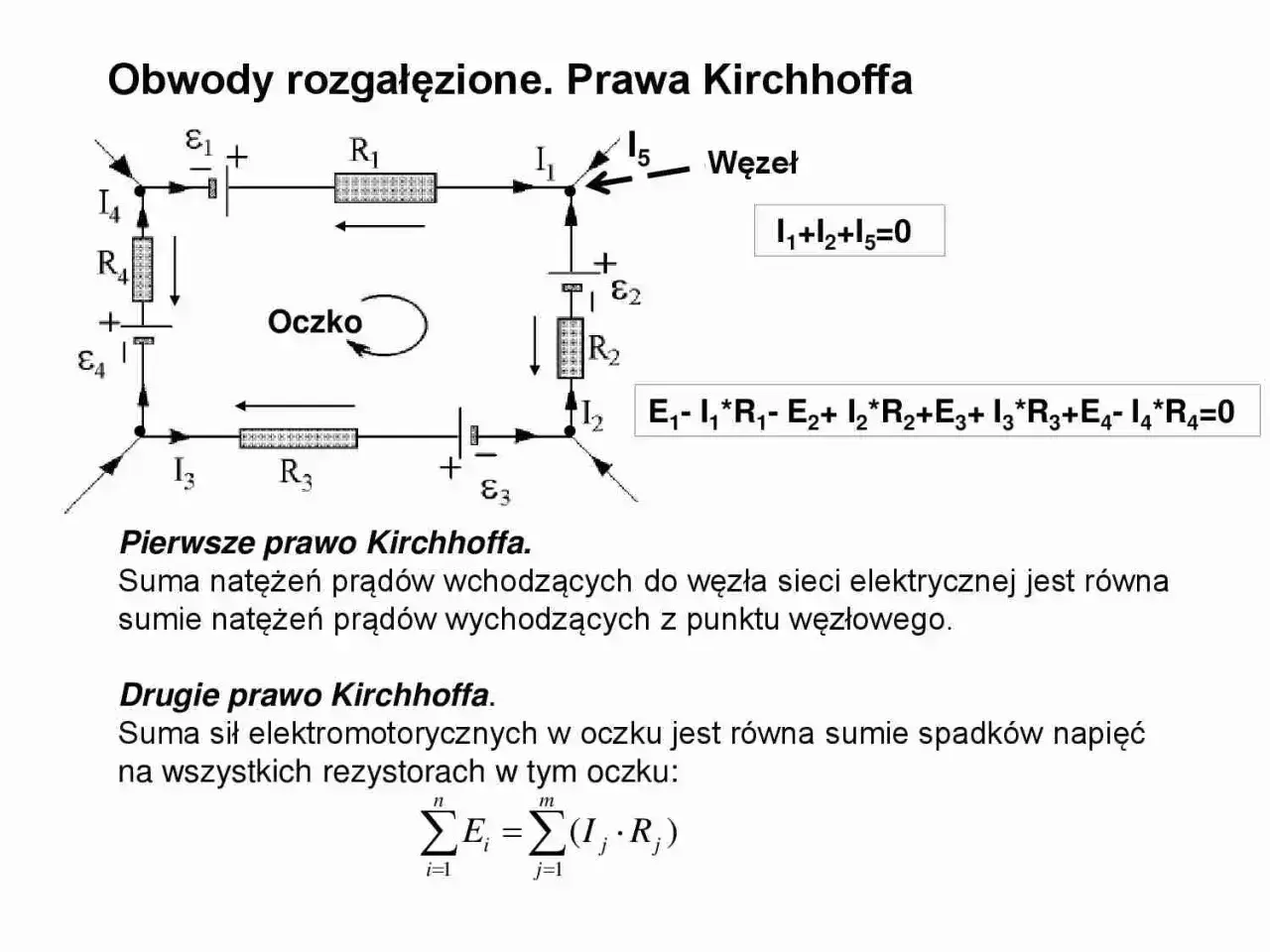

Jeżeli ktoś chce zrozumieć drugie prawo Kirchhoffa bez szkolnej mgły, warto patrzeć na nie jak na bilans energii. Gdy zamykam pętlę obwodu i wracam do punktu startu, suma wszystkich wzrostów i spadków potencjału musi się wyzerować. Inaczej mówiąc: to, co źródło dostarcza, odbiorniki muszą „zużyć” na swoich spadkach napięcia.
W praktyce traktuję to jako bardzo prostą kontrolę spójności schematu. Jeśli w oczku mam źródło 12 V i kilka elementów biernych, to po przejściu całej pętli nie mogę „zgubić” ani „dodać” napięcia znikąd. Dzięki temu można rozwiązywać zadania z obwodów, ale też szybciej wychwycić błąd w realnym układzie, kiedy pomiary nie składają się w logiczną całość.
To prawo najłatwiej czytać wtedy, gdy myślę o nim jako o trasie spaceru po schemacie: start, kolejne elementy, powrót do punktu wyjścia. Skoro wracam dokładnie tam, skąd wyszedłem, bilans napięć musi wyjść na zero. Następny krok to już samo zapisanie równania bez pomyłek w znakach.
Jak zapisać równanie dla oczka
Najważniejsza zasada brzmi: wybieram kierunek obiegu i nie zmieniam go w połowie rachunku. Może to być zgodnie lub przeciwnie do ruchu wskazówek zegara, byle konsekwentnie. Potem przechodzę po kolei przez wszystkie elementy w oczku i nadaję znaki napięciom według jednego, ustalonego schematu.
| Element | Gdy przechodzę zgodnie z umownym kierunkiem | Gdy przechodzę przeciwnie |
|---|---|---|
| Źródło napięcia | zwykle zapisuję jako wzrost, np. +U | zwykle zapisuję jako spadek, np. -U |
| Rezystor | jeśli idę zgodnie z prądem, zapisuję spadek -I·R | jeśli idę przeciwnie do prądu, zapisuję wzrost +I·R |
| Kondensator lub cewka | uwzględniam ich napięcie zgodnie z przyjętym zwrotem i typem analizy | znak odwracam tylko wtedy, gdy zmieniam kierunek przejścia |
W szkolnych zadaniach i prostych układach rezystancyjnych najczęściej kończy się to równaniem w postaci „suma napięć równa zero”. W bardziej rozbudowanych obwodach zapisuję po prostu kilka oczek i rozwiązuję układ równań. Tu bardzo pomaga jedna rzecz: najpierw porządek w znakach, dopiero potem liczenie wartości.
Jeśli obwód ma kilka gałęzi, tę samą logikę stosuję dla każdego niezależnego oczka. Wtedy jedno równanie opisuje jedno zamknięcie pętli, a całość zaczyna wyglądać bardziej jak układ logicznych zależności niż zlepek przypadkowych elementów. To dobry moment, żeby przejść od teorii do konkretnego rachunku.
Jak wygląda to na prostym przykładzie
Załóżmy obwód z źródłem 12 V i trzema opornikami połączonymi szeregowo: 1 Ω, 2 Ω i 3 Ω. Wybieram obieg zgodny z ruchem wskazówek zegara i zapisuję równanie oczka tak: 12 V - I·1 Ω - I·2 Ω - I·3 Ω = 0. Po zebraniu składników dostaję 12 V - 6I = 0, więc prąd wynosi I = 2 A.
To przykład prosty, ale bardzo użyteczny, bo pokazuje mechanikę bez rozpraszaczy. Skoro prąd ma 2 A, spadki napięć na elementach wynoszą odpowiednio 2 V, 4 V i 6 V. Suma daje 12 V, czyli bilans się zamyka dokładnie tak, jak powinien.
Właśnie takie zadanie najlepiej pokazuje sens prawa oczkowego. Nie chodzi tylko o ładny zapis w zeszycie, ale o szybkie przejście od schematu do liczby, którą da się porównać z pomiarem. I tu od razu pojawia się pytanie, gdzie najłatwiej popełnić błąd.
Najczęstsze błędy przy znakach i kierunku obiegu
Najwięcej problemów nie robi samo równanie, tylko znaki. Ja zawsze zaczynam od narysowania strzałki obiegu na schemacie, bo bez tego łatwo pomylić wzrost napięcia ze spadkiem i potem dostać wynik „na minusie” bez zrozumienia, skąd się wziął.
- Zmienianie kierunku w trakcie obliczeń - jeśli raz idę zgodnie z ruchem wskazówek, nie wolno mi nagle przestawić logiki dla jednego elementu.
- Mylenie źródła z odbiornikiem - bateria albo zasilacz daje wzrost napięcia, a rezystor zwykle je odbiera.
- Zakładanie, że rezystor zawsze ma ten sam znak - znak zależy od tego, czy przechodzę zgodnie z prądem, czy przeciwnie.
- Pomijanie elementów o znaczeniu praktycznym - w realnym układzie trzeba uwzględnić także spadki na przewodach, złączach i elementach pośrednich, jeśli nie są pomijalne.
W zadaniach szkolnych przewody często uznaje się za idealne, więc ich spadek napięcia pomija się w obliczeniach. W serwisie elektroniki ta wygoda nie zawsze działa, bo przy większych prądach nawet mała rezystancja ścieżki albo złącza potrafi już zaburzyć wynik. Dlatego lubię myśleć o tym prawie nie jako o „sztuczce do zadań”, ale jako o sposobie sprawdzania, gdzie napięcie faktycznie się rozchodzi.
Jeżeli te reguły są jasne, przejście do kolejnego kroku staje się dużo prostsze: trzeba tylko odróżnić prawo oczkowe od prawa węzłowego.
Czym różni się od pierwszego prawa Kirchhoffa
W praktyce często widzę, że początkujący mieszają oba prawa, choć każde odpowiada na inne pytanie. Pierwsze opisuje zachowanie prądów w węźle, a drugie porządkuje napięcia w zamkniętej pętli. Gdy układ jest prosty, można jeszcze zgadywać, ale przy kilku gałęziach taka pomyłka od razu psuje cały rachunek.
| Prawo | Dotyczy | Co sprawdza | Typowy efekt |
|---|---|---|---|
| Pierwsze | węzłów | suma prądów wpływających i wypływających | pomaga rozdzielić prąd między gałęzie |
| Drugie | oczka | suma napięć w zamkniętej pętli | pozwala policzyć spadki napięć i prądy |
Ja najczęściej używam obu razem. Pierwsze prawo daje mi równanie na prądy w rozgałęzieniach, a drugie pozwala domknąć bilans napięć i znaleźć brakujące wartości. Bez tego zestawu trudno sensownie analizować układy z kilkoma niewiadomymi, zwłaszcza gdy obciążenie nie jest już jednym prostym rezystorem.
To prowadzi do najciekawszej części: gdzie ta zasada naprawdę przydaje się poza szkolnymi zadaniami i dlaczego w elektronice użytkowej nadal jest tak praktyczna.
Gdzie przydaje się w elektronice i sprzęcie komputerowym
W obwodach komputerowych nie liczę zwykle całej płyty głównej jednym równaniem, ale ta sama logika wraca stale. Zasilacz ATX dostarcza 12 V, 5 V i 3,3 V, a sekcje zasilania na płycie głównej przetwarzają te napięcia na znacznie niższe poziomy potrzebne procesorowi, pamięci i układom pomocniczym. Gdy coś zaczyna się grzać albo napięcie siada pod obciążeniem, bilans napięć pomaga odróżnić źródło problemu od skutku.
Dla procesora szczególnie ważna jest sekcja VRM, czyli przetwornica obniżająca napięcie do około 1 V. Tu nie chodzi o „magiczne znikanie” energii, tylko o jej kontrolowane rozłożenie między elementy układu. Jeśli wejście ma 12 V, a wyjście ma około 1 V, reszta nie przepada - pojawia się w postaci strat, ciepła i spadków na elementach przetwornicy. To właśnie dlatego analiza napięć jest tak przydatna przy diagnozowaniu problemów z zasilaniem CPU.
Podobnie wygląda to przy prostych układach LED. Jeśli zasilam diodę z 5 V i wiem, że na samej diodzie spada około 2 V, to pozostałe 3 V muszą „zostać” na rezystorze ograniczającym prąd. Przy prądzie 20 mA wychodzi rezystor 150 Ω. To mały przykład, ale dobrze pokazuje, że zasada oczka nie jest akademickim dodatkiem - to realne narzędzie do doboru elementów.
Właśnie w takich sytuacjach lubię wracać do prostego nawyku: najpierw bilans napięć, potem dopiero szczegóły układu. Taki porządek oszczędza czas, zwłaszcza gdy schemat przestaje być oczywisty.
Co warto zapamiętać, gdy liczysz własny schemat
Jeśli miałbym sprowadzić cały temat do kilku praktycznych zasad, powiedziałbym tak: nie zgaduj znaków, tylko je ustal; nie licz bez kierunku obiegu; nie mieszaj oczka z węzłem; i zawsze sprawdzaj, czy suma napięć faktycznie daje zero. To są drobiazgi, ale właśnie one najczęściej decydują o tym, czy wynik ma sens.
W obwodach prostych wystarczy jeden dobrze narysowany schemat i jedno konsekwentne równanie. W układach bardziej złożonych dochodzi już układ równań, ale zasada pozostaje taka sama: energia dostarczona przez źródła musi zostać rozliczona na elementach obwodu. Gdy trzymam się tego sposobu myślenia, analiza przestaje być zbiorem sztuczek, a staje się logicznym rachunkiem.
Jeśli chcesz szybko opanować ten temat, zacznij od kilku krótkich schematów z jednym oczkiem, a dopiero potem przechodź do układów z kilkoma gałęziami. To najszybsza droga do tego, żeby bilans napięć działał nie tylko na papierze, ale też przy rzeczywistych pomiarach.
