W elektronice największe znaczenie mają trzy rzeczy: kierunek przepływu energii, poziom napięcia i to, czy układ dostaje dokładnie tyle, ile potrzebuje. W praktyce prąd stały jest podstawą działania baterii, zasilaczy, portów USB i większości układów cyfrowych, dlatego warto rozumieć go nie tylko definicyjnie, ale też od strony codziennego użycia. W tym tekście pokazuję, jak działa, gdzie spotkasz go w sprzęcie komputerowym i jak bezpiecznie go mierzyć, żeby nie popełniać kosztownych błędów.
Najważniejsze fakty o zasilaniu w elektronice
- Stałe zasilanie oznacza jednokierunkowy przepływ ładunku, ale nie zawsze idealnie równe napięcie.
- W komputerach i urządzeniach mobilnych energia z gniazdka jest zwykle przetwarzana na niskie napięcia robocze.
- Bateria, akumulator, ładowarka, zasilacz i panel fotowoltaiczny to najczęstsze źródła DC.
- Do pomiaru używa się trybu napięcia stałego, a nie pomiaru prądu.
- Najczęstsze błędy to zła polaryzacja, za wysokie napięcie i zbyt mała wydajność prądowa.
Co naprawdę oznacza zasilanie stałe
Najprościej mówiąc, chodzi o taki sposób przepływu ładunku, w którym kierunek pozostaje ten sam. Nie oznacza to jednak, że napięcie musi być idealnie identyczne co do jednego milivolta; w praktyce ważniejsze jest to, że biegunowość nie odwraca się tak jak w sieci domowej. Dlatego bateria może mieć 1,5 V, akumulator litowo-jonowy około 3,6-3,7 V, a zasilacz komputerowy 12 V i nadal wszystko będzie działać poprawnie, o ile urządzenie zostało pod to zaprojektowane.
To rozróżnienie jest istotne, bo wielu początkujących utożsamia „stałe” z „niezmienne”. Ja patrzę na to inaczej: w elektronice liczy się kierunek i stabilność w dopuszczalnym zakresie, a nie laboratoryjna idealność. Z tego powodu obok źródła zasilania zawsze pojawiają się układy filtracji, stabilizacji i przetwarzania napięcia. Następny krok to zobaczenie, gdzie dokładnie takie rozwiązanie spotyka się w praktyce.
Gdzie spotykam je w komputerach i urządzeniach mobilnych
W domu i biurze ten typ zasilania jest wszędzie tam, gdzie pracują układy scalone, ekrany, pamięci i napędy. W sprzęcie mobilnym zasila go bateria, a w komputerze stacjonarnym zadanie przejmuje zasilacz, który z sieci 230 V robi kilka stabilnych linii roboczych. To właśnie dlatego przy sprzęcie komputerowym najpierw patrzę na jakość przetwarzania energii, a dopiero później na samą moc na etykiecie.
| Źródło | Co robi | Dlaczego to ważne |
|---|---|---|
| Bateria w laptopie lub smartfonie | Magazynuje energię i oddaje ją jako napięcie robocze | Umożliwia pracę bez kabla i podtrzymuje działanie przy spadku napięcia |
| Ładowarka USB lub USB-C | Dostarcza odpowiednie napięcie do ładowania i pracy urządzenia | Musi pasować do profilu zasilania i mocy, inaczej ładowanie będzie wolne albo niestabilne |
| Zasilacz ATX w PC | Zamienia 230 V AC na linie 3,3 V, 5 V i 12 V | Z tych linii korzystają płyta główna, dyski, wentylatory, GPU i układ VRM procesora |

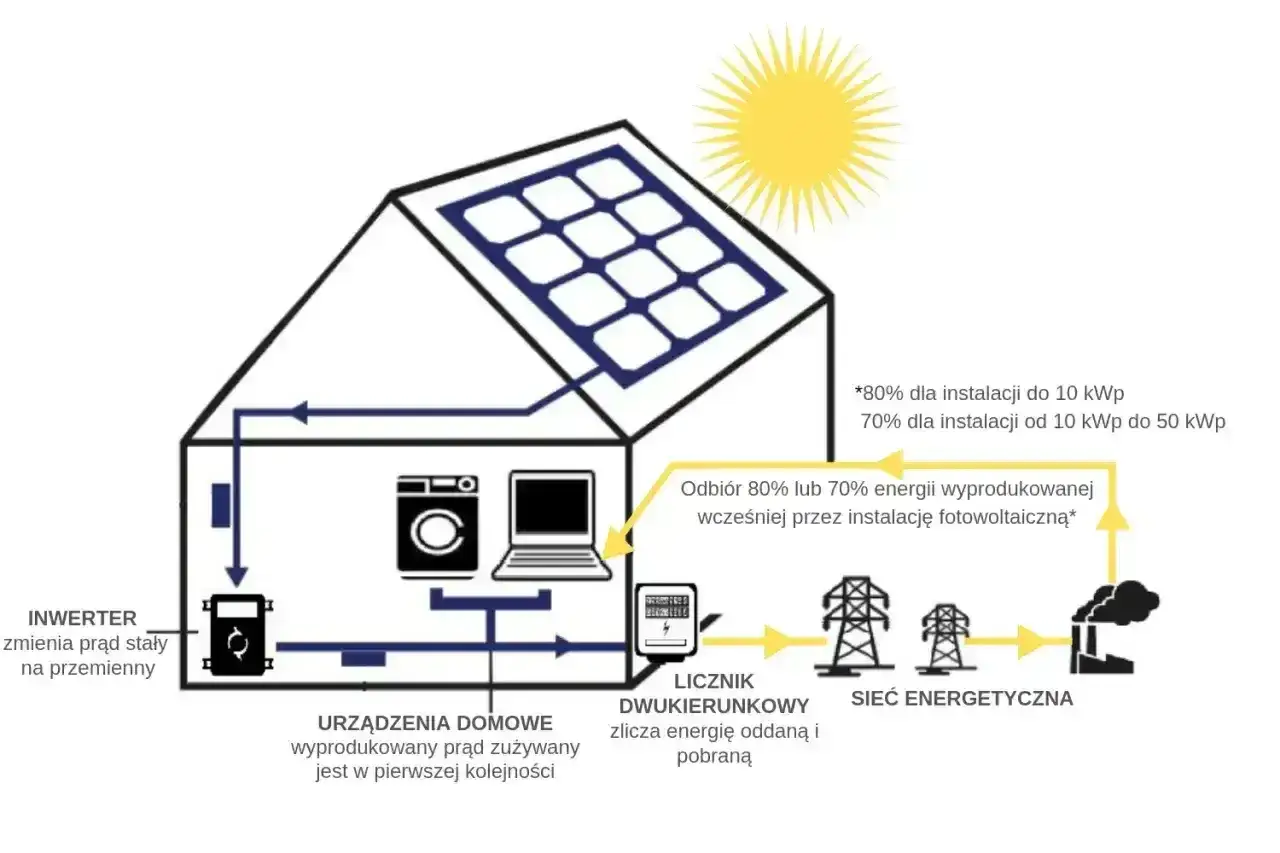

| Panel fotowoltaiczny | Wytwarza energię w postaci napięcia stałego | Wymaga dalszego przetworzenia, jeśli energia ma trafić do sieci lub do innych odbiorników |
| Moduł LED, router, mała elektronika | Pracuje na ustalonej polaryzacji i konkretnym napięciu | Odwrócenie biegunów albo zbyt wysokie napięcie może uszkodzić układ |
W komputerze stacjonarnym najważniejsze jest to, że płyta główna i procesor nie pracują bezpośrednio na energii z gniazdka. Zasilacz, a potem układ VRM, czyli moduł regulacji napięcia procesora, obniżają je do wartości potrzebnych układom scalonym. I właśnie to prowadzi do porównania z siecią domową, bo bez niego łatwo pomylić źródło energii z jej końcową postacią.
Dlaczego sieć domowa i elektronika nie mówią tym samym językiem

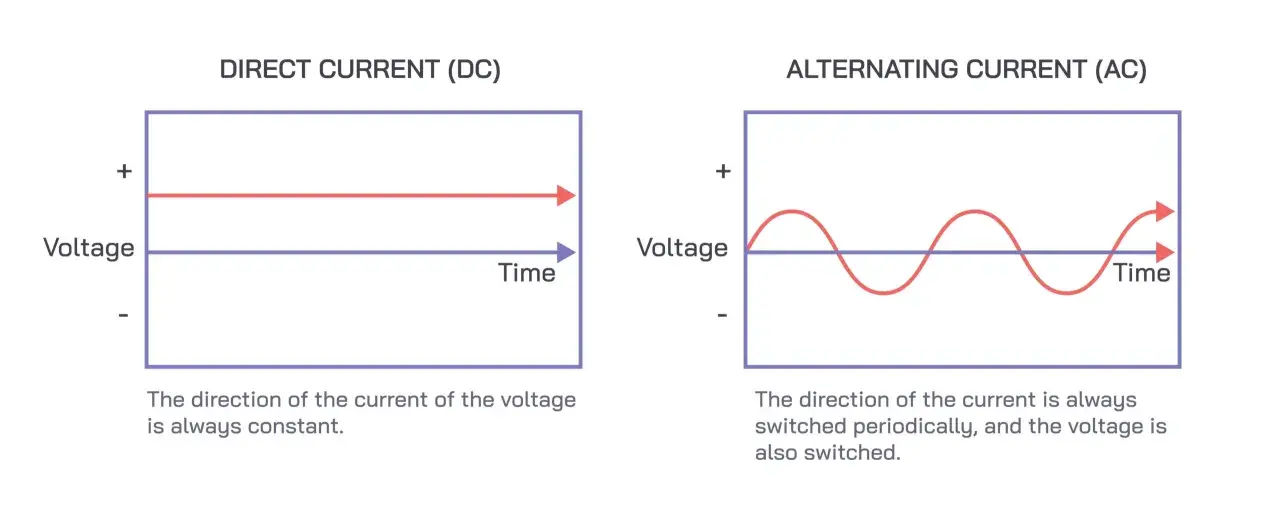

Sieć w gniazdku pracuje jako napięcie przemienne, więc jego biegunowość zmienia się cyklicznie. W Polsce i większości Europy dzieje się to z częstotliwością 50 Hz, co ma znaczenie przy projektowaniu zasilaczy, transformatorów i filtrów. Elektronika użytkowa woli natomiast stabilne napięcie o jednej polaryzacji, bo układy cyfrowe, pamięci i procesory potrzebują przewidywalnych warunków pracy.
| Cecha | Sieć domowa AC | Zasilanie stałe |
|---|---|---|
| Kierunek przepływu | Zmienny, okresowo odwracany | Jednokierunkowy |
| Typowe zastosowanie | Dystrybucja energii w budynkach | Elektronika, baterie, ładowarki, układy cyfrowe |
| Co musi zrobić urządzenie po drodze | Prostowanie, filtrowanie i często dalsza konwersja | Najczęściej dalsza stabilizacja lub obniżenie napięcia |
| Ryzyko przy błędnym podłączeniu | Wysokie, jeśli delikatny układ dostanie energię bezpośrednio | Wysokie przy złej polaryzacji lub zbyt wysokim napięciu |
W praktyce zasilacz komputerowy robi dokładnie to, czego potrzebuje nowoczesny sprzęt: przekształca napięcie z sieci, prostuje je i rozdziela na kilka stabilnych szyn. Potem robią swoje przetwornice DC-DC, które jeszcze dokładniej dopasowują napięcie do konkretnych podzespołów. Skoro już wiadomo, jak wygląda przepływ energii, warto przejść do tego, jak sprawdza się go w praktyce bez ryzyka pomyłki.
Jak bezpiecznie sprawdzić napięcie na multimetrze
Do pomiaru ustawiam multimetr na tryb napięcia stałego, a nie prądu. To częsty błąd początkujących, bo pomiar prądu wykonuje się inaczej i wpinając miernik w złe gniazdo można spalić bezpiecznik w multimetrze albo zrobić zwarcie. Jeśli sprzęt ma symbol V z linią ciągłą i przerywaną, to właśnie ten tryb jest właściwy.
- Wybierz zakres wyższy niż spodziewane napięcie, jeśli miernik nie ma automatycznego doboru.
- Podłącz czerwoną sondę do plusa, a czarną do minusa.
- Odczytaj wynik i zwróć uwagę, czy na ekranie nie pojawia się znak minus.
- Jeżeli wynik jest ujemny, sondy są po prostu odwrócone.
- Przy zasilaczach sieciowych nie dotykaj strony 230 V i nie rozbieraj obudowy.
W niskonapięciowych układach odwrócona polaryzacja zwykle nie kończy się katastrofą, ale jest sygnałem, że połączenie trzeba poprawić. Taki prosty test pozwala szybko ocenić, czy ładowarka, zasilacz albo przewód zachowują się tak, jak powinny. A kiedy już to umiesz, łatwiej zauważyć błędy, które najczęściej uszkadzają elektronikę.
Najczęstsze błędy, które psują sprzęt
- Podanie zbyt wysokiego napięcia. Urządzenie zaprojektowane na 5 V podłączone do 12 V może uszkodzić się natychmiast.
- Ignorowanie polaryzacji. Nie każda elektronika ma zabezpieczenie przed odwrotnym podłączeniem.
- Mylenie napięcia z wydajnością prądową. Zasilacz 5 V / 1 A nie zastąpi modelu 5 V / 3 A, jeśli urządzenie potrzebuje większego zapasu.
- Używanie słabego kabla. Cienki lub zbyt długi przewód zwiększa spadek napięcia i grzeje się pod obciążeniem.
- Wpinanie miernika w niewłaściwy tryb. Pomiar prądu zamiast napięcia to jeden z najprostszych sposobów na awarię bezpiecznika w multimetrze.
Dobry nawyk jest prosty: najpierw sprawdzam napięcie, potem polaryzację, a dopiero na końcu prąd i moc. To oszczędza sprzęt, czas i nerwy, zwłaszcza gdy pracuje się z ładowarkami, routerami, płytkami deweloperskimi albo akcesoriami do komputera. Z tego wynika już tylko jedno praktyczne pytanie: na co patrzeć przy wyborze zasilacza lub ładowarki.
Na co patrzę przy zasilaczu do komputera i ładowarce
Przy zasilaczach komputerowych najpierw sprawdzam stabilność linii 12 V, bo to ona zasila najbardziej wymagające podzespoły. Dopiero później patrzę na certyfikat sprawności, kulturę pracy wentylatora i komplet zabezpieczeń, takich jak OVP, UVP, OCP czy OTP, czyli ochrona przed zbyt wysokim napięciem, zbyt niskim napięciem, przeciążeniem prądowym i przegrzaniem. Sama wysoka moc na etykiecie nie wystarczy, jeśli zasilacz nie trzyma parametrów pod obciążeniem.
W przypadku laptopów i urządzeń mobilnych kieruję się inną logiką. Najpierw musi się zgadzać napięcie wyjściowe, potem natężenie, a na końcu złącze i standard ładowania. Jeśli ładujesz sprzęt przez USB-C, dobrze jest używać zasilacza i kabla zgodnych z tym samym profilem pracy, bo inaczej urządzenie może ładować się wolniej albo wcale nie skorzystać z pełnej mocy. Tutaj szczególnie widać, że w praktyce nie wygrywa „najmocniejszy” sprzęt, tylko najlepiej dopasowany.
Jeżeli miałbym zostawić jedną regułę, byłaby prosta: w elektronice nie szuka się przypadkowego źródła energii, tylko źródła o właściwym napięciu, odpowiednim zapasie prądowym i sensownej jakości wykonania. To właśnie te trzy rzeczy najczęściej decydują o tym, czy sprzęt działa stabilnie, czy zaczyna się dziwnie zachowywać pod obciążeniem. I to jest chyba najważniejsza lekcja, jaką warto zabrać z całego tematu.
