Połączenie szeregowe w elektronice jest jednym z najprostszych sposobów łączenia elementów, ale jego skutki są bardzo konkretne: ten sam prąd płynie przez wszystkie części, napięcie rozkłada się między nimi, a awaria jednego elementu potrafi zatrzymać cały obwód. W praktyce to rozwiązanie przydaje się tam, gdzie liczy się kontrola napięcia, przewidywalny spadek wartości i prosta analiza działania. Poniżej rozkładam temat na czynniki pierwsze: od zasad działania, przez wzory, po typowe błędy i sytuacje, w których taki układ ma sens w sprzęcie elektronicznym.
Najważniejsze rzeczy, które trzeba wiedzieć o układzie szeregowym
- W szeregu elementy są połączone jeden za drugim, więc prąd ma tylko jedną drogę przepływu.
- Natężenie prądu jest takie samo we wszystkich elementach, a napięcie dzieli się między nimi.
- Rezystancje sumują się, dlatego całkowity opór rośnie wraz z liczbą elementów.
- To dobre rozwiązanie do pakietów ogniw, łańcuchów LED i prostych układów pomiarowych.
- Jeśli jeden element przerwie obwód, cały układ przestaje działać.
- Najczęstsze błędy to zły dobór napięcia, brak ograniczenia prądu i ignorowanie polaryzacji.
Na czym polega układ szeregowy

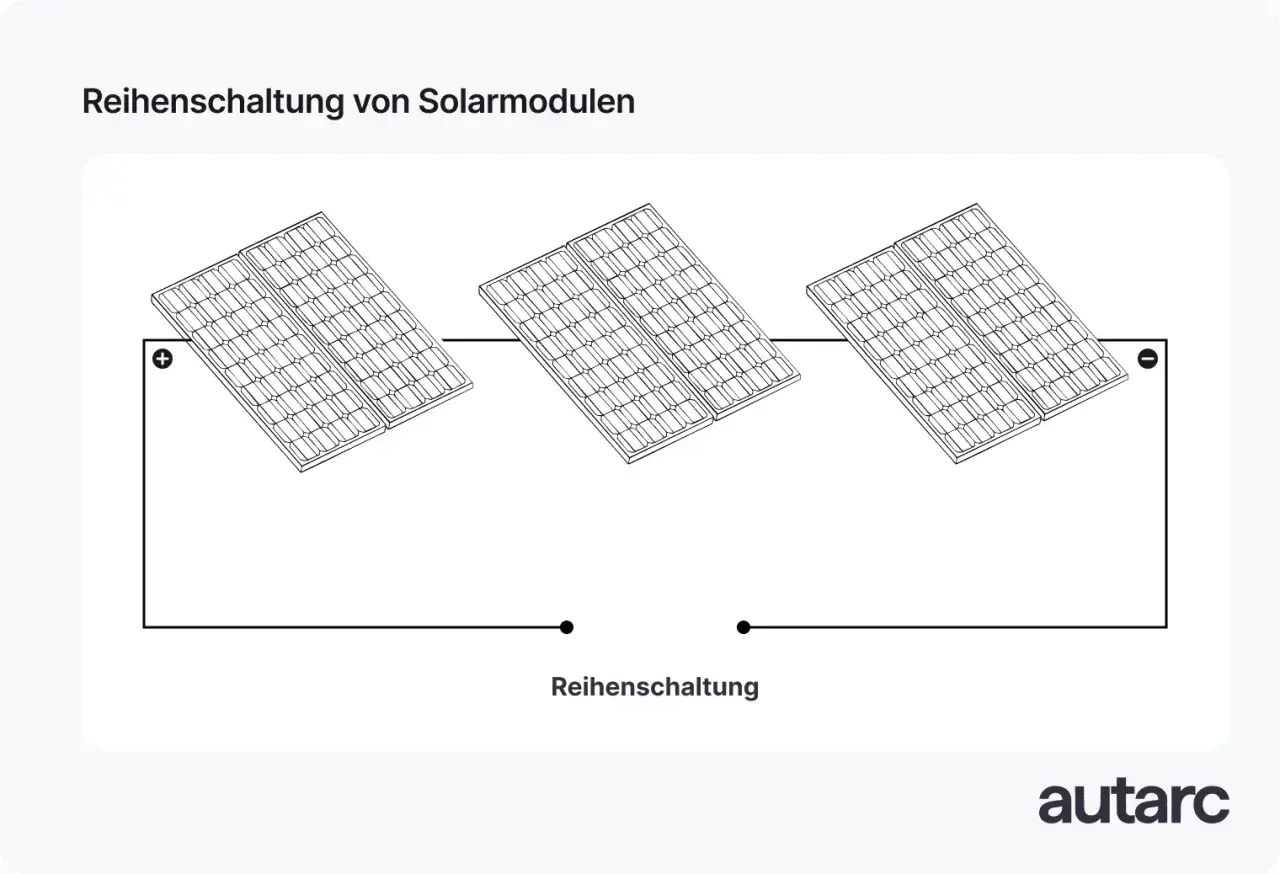

Ja tłumaczę to zwykle bardzo prosto: elementy są ustawione end-to-end, czyli jeden za drugim, a prąd musi przejść przez każdy z nich po kolei. Nie ma tu rozgałęzień ani alternatywnej ścieżki dla elektronów. To oznacza, że jeśli odłączysz, przepalisz albo źle włączysz jeden element, cały obwód zostaje przerwany.
W takim układzie każdy element „widzi” to samo natężenie prądu, ale nie to samo napięcie. Napięcie źródła rozkłada się pomiędzy kolejne części obwodu, a suma tych spadków daje wartość całkowitą. To właśnie dlatego układy szeregowe są tak przewidywalne: da się je policzyć niemal od ręki, jeśli znasz parametry elementów.
Ta prostota ma jednak swoją cenę. Im mniej swobody w przepływie prądu, tym większa wrażliwość na uszkodzenie pojedynczego elementu. I właśnie od tej cechy trzeba przejść do zasad elektrycznych, bo one mówią, co naprawdę dzieje się w obwodzie.
Jak zachowują się prąd, napięcie i opór
W obwodzie szeregowym obowiązują trzy reguły, które warto znać na pamięć. Po pierwsze, prąd jest taki sam w każdym elemencie. Po drugie, napięcie się sumuje. Po trzecie, w przypadku rezystorów opór zastępczy jest sumą oporów.
| Wielkość | Co dzieje się w szeregu | Co to oznacza w praktyce |
|---|---|---|
| Prąd | Jest identyczny w każdym elemencie | Każdy komponent musi wytrzymać ten sam prąd roboczy |
| Napięcie | Rozkłada się między elementy | Każdy element dostaje tylko część napięcia źródła |
| Opór | Sumuje się | Im więcej elementów, tym większy opór całego układu |
| Moc | Zależy od prądu i spadku napięcia | Trzeba pilnować nagrzewania, zwłaszcza przy większych prądach |
Dla rezystorów liczenie jest proste: Rz = R1 + R2 + R3 + .... Napięcie na całym układzie zapiszesz jako U = U1 + U2 + U3 + ..., a prąd wyliczysz z prawa Ohma: I = U / Rz. W obwodach prądu zmiennego podobną logikę stosuje się do impedancji, czyli uogólnionego oporu uwzględniającego też przesunięcie fazy.
Przykład praktyczny: jeśli połączysz trzy rezystory o wartościach 100 Ω, 220 Ω i 330 Ω i zasilisz je napięciem 12 V, opór zastępczy wyniesie 650 Ω. Prąd w obwodzie będzie miał około 18,5 mA. Spadki napięcia na poszczególnych rezystorach wyniosą mniej więcej 1,85 V, 4,06 V i 6,09 V. Taki rachunek od razu pokazuje, dlaczego ten typ połączenia jest tak wygodny w projektowaniu prostych układów. Gdy rozumiesz te zależności, łatwiej ocenić, gdzie naprawdę ma sens użycie szeregu.
Gdzie taki układ ma sens w elektronice i komputerach
W sprzęcie elektronicznym i komputerowym układ szeregowy spotyka się częściej, niż wiele osób zakłada, tylko zwykle nie w najbardziej oczywistym miejscu. Ja patrzę na niego przede wszystkim jak na narzędzie do kontrolowania napięcia, a nie do „zwiększania mocy” czy „dzielenia pracy” między elementy.
- Ogniwa w pakietach baterii - łączenie szeregowe zwiększa napięcie całego pakietu. W laptopach i elektronice przenośnej to jedna z najważniejszych aplikacji, ale wymaga układu BMS, czyli systemu zarządzania baterią, który pilnuje napięć i bezpieczeństwa ogniw.
- Łańcuchy LED - szeregowe łączenie diod pozwala uzyskać przewidywalny spadek napięcia i równy prąd w całym szeregu. To rozwiązanie działa dobrze, dopóki zasilanie i ograniczenie prądu są dobrane poprawnie.
- Rezystory ograniczające - kilka rezystorów połączonych szeregowo bywa używanych wtedy, gdy trzeba rozłożyć napięcie albo precyzyjnie ustawić spadek w układzie.
- Układy pomiarowe - w prostych testach i pomiarach taki tor jest wygodny, bo łatwo policzyć prąd oraz miejsce, na którym pojawia się spadek napięcia.
W komputerach sam rdzeń procesora nie jest zasilany „szeregową drabinką” w prostym sensie, ale zasada pojawia się w otoczeniu całego sprzętu: od pakietów akumulatorów po podzespoły oświetlenia. To ważne rozróżnienie, bo w praktyce liczy się nie sama nazwa połączenia, tylko efekt, jaki daje w konkretnym projekcie. I właśnie tutaj najłatwiej popełnić pomyłkę, porównując szereg z rozwiązaniem równoległym.
Czym różni się od połączenia równoległego
Jeśli mam wyjaśnić to bez zbędnej teorii, to w szeregu prąd ma jedną drogę, a w układzie równoległym dostaje kilka gałęzi. Z perspektywy projektowania to zmienia niemal wszystko: inne są napięcia, inne są prądy, inne są wymagania wobec zasilania i inne są skutki awarii jednego elementu.
| Cecha | Układ szeregowy | Układ równoległy |
|---|---|---|
| Droga prądu | Jedna wspólna ścieżka | Wiele gałęzi |
| Prąd | Taki sam w każdym elemencie | Rozdziela się między gałęzie |
| Napięcie | Sumuje się na elementach | Jest takie samo na każdej gałęzi |
| Awaria jednego elementu | Może przerwać cały obwód | Zwykle nie wyłącza pozostałych gałęzi |
| Typowe zastosowanie | Baterie, LED, proste tory pomiarowe | Zasilanie odbiorników, rozgałęzione instalacje |
W praktyce wybór nie polega na pytaniu „który układ jest lepszy”, tylko „co ma być najważniejsze: napięcie, prąd, odporność na awarię czy prostota obliczeń”. Jeśli zależy ci na wyższym napięciu z kilku ogniw, szereg ma sens. Jeśli chcesz, by urządzenie działało mimo problemu z jedną gałęzią, lepiej sprawdza się równoległe rozgałęzienie. A skoro różnice są już jasne, trzeba jeszcze powiedzieć o błędach, które najczęściej psują cały projekt.
Najczęstsze błędy i ograniczenia
W mojej praktyce najczęściej psuje się nie sam schemat, tylko założenia. Ktoś poprawnie rysuje połączenie, ale źle liczy napięcia, ignoruje prąd albo zakłada, że wszystkie elementy zachowają się identycznie. W szeregach takie skróty myślowe szybko wychodzą na jaw.
- Mylenie napięcia z pojemnością - w przypadku baterii w szeregu rośnie napięcie, ale nie „magiczna pojemność”. Jeśli potrzebujesz dłuższego czasu pracy, samo zwiększenie napięcia nie rozwiązuje problemu.
- Brak zapasu napięcia - jeśli źródło nie pokryje sumy spadków na elementach, układ po prostu nie zadziała albo będzie pracował niestabilnie.
- Pomijanie polaryzacji - w elementach takich jak diody i ogniwa kierunek podłączenia ma znaczenie. Odwrócenie jednego elementu potrafi zatrzymać cały tor.
- Brak ograniczenia prądu dla LED - diody w szeregu nie lubią „gołego” zasilania bez kontroli prądu. To jeden z najkrótszych sposobów na ich uszkodzenie.
- Łączenie elementów o zbyt różnych parametrach - jeśli jeden komponent ma dużo mniejszą dopuszczalną moc albo prąd, staje się słabym punktem całego układu.
- Ignorowanie ciepła - przy większych prądach energia wydziela się na rezystorach i połączeniach. To nie detal, tylko realny limit pracy.
Przy pakietach litowo-jonowych dochodzi jeszcze jeden ważny temat: balansowanie ogniw. Tu BMS nie jest dodatkiem „dla bezpieczeństwa”, tylko koniecznym elementem, który pilnuje, by jedno ogniwo nie przeładowało się szybciej od pozostałych. Z tego powodu szeregowe łączenie baterii bez kontroli parametrów traktuję jako ryzykowny skrót, nie jako praktyczne rozwiązanie. Żeby uniknąć takich problemów, przed uruchomieniem układu warto przejść krótką checklistę.
Co sprawdzam przed uruchomieniem układu
- Liczymy sumę spadków napięcia i porównujemy ją z napięciem źródła.
- Sprawdzamy maksymalny prąd każdego elementu, a nie tylko całego obwodu.
- Weryfikujemy polaryzację wszystkich diod, ogniw i elementów wrażliwych na kierunek przepływu.
- Zostawiamy zapas mocy, szczególnie przy rezystorach i elementach grzejących się podczas pracy.
- Przy bateriach i pakietach ogniw stosujemy BMS lub inny mechanizm kontroli napięć.
- Po złożeniu mierzymy napięcia na poszczególnych elementach, zanim układ trafi do obudowy lub zacznie pracować pod pełnym obciążeniem.
Najwięcej problemów w takich układach wychodzi nie na schemacie, tylko przy pierwszym uruchomieniu, dlatego ja zawsze zaczynam od liczb, a dopiero potem przechodzę do lutowania. Jeśli policzysz prąd, napięcie i temperaturę z odpowiednim zapasem, układ szeregowy będzie prosty, przewidywalny i naprawdę użyteczny.
