Przewodząca osłona potrafi odciąć elektronikę od zakłóceń radiowych, ograniczyć emisję sygnałów na zewnątrz i pomóc w ochronie sprzętu przed wyładowaniami, ale tylko wtedy, gdy jest zrobiona poprawnie. W tym artykule pokazuję, jak działa taki ekran, gdzie ma sens w sprzęcie komputerowym i domowej elektronice, czego nie zatrzymuje oraz jak dobrać materiał bez przepłacania.
Najważniejsze wnioski o ekranowaniu elektromagnetycznym
- Metalowa osłona działa dzięki redystrybucji ładunków, które zbierają się na powierzchni i osłabiają pole wewnątrz.
- Największe znaczenie ma ciągłość konstrukcji, a nie sama grubość blachy.
- Otwory i szczeliny muszą być dużo mniejsze od fali, którą chcesz tłumić.
- Uziemienie pomaga, ale nie naprawi źle zaprojektowanego ekranu.
- Takie rozwiązanie świetnie radzi sobie z zakłóceniami RF, ale dużo słabiej z niektórymi polami magnetycznymi niskiej częstotliwości.

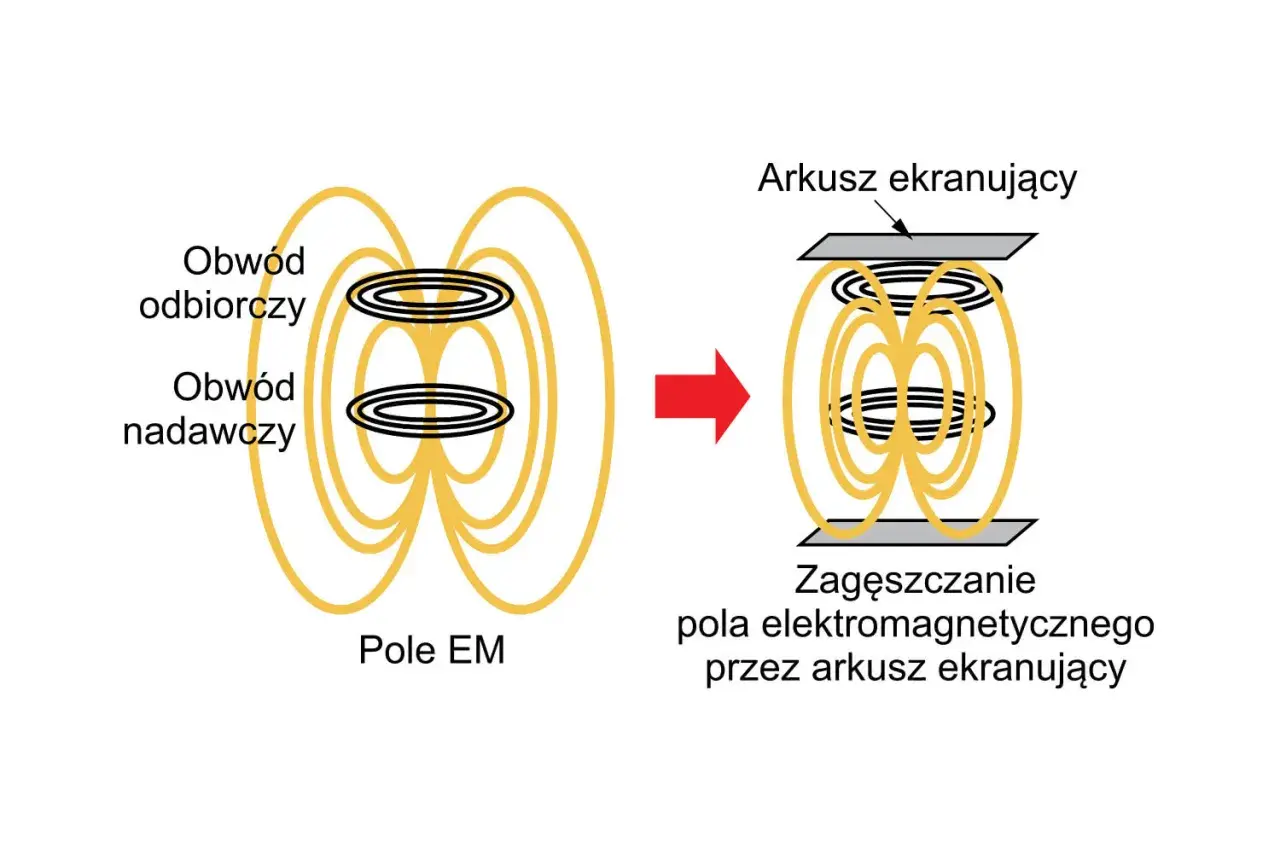

Jak działa przewodząca osłona od środka
Najprościej rzecz ujmując: gdy z zewnątrz działa pole elektryczne, elektrony w przewodzącym materiale przemieszczają się tak, by zredukować to pole wewnątrz. W efekcie wnętrze staje się znacznie spokojniejsze elektromagnetycznie niż otoczenie. To nie jest magia, tylko fizyka przewodnika i redystrybucja ładunku.
W przypadku sygnałów zmiennych dochodzi jeszcze druga sprawa: im wyższa częstotliwość, tym łatwiej ekran tłumi zakłócenia, o ile konstrukcja nie ma dużych przerw. Dla elektroniki to ważne, bo EMI, czyli zakłócenia elektromagnetyczne, oraz RFI, czyli ich radiowa część, potrafią rozjechać pracę układów, jeśli dotrą tam, gdzie nie powinny.
Dlaczego metal tłumi pole elektryczne
Metal nie „blokuje” pola w sensie absolutnym. On raczej wymusza taki rozkład ładunków i prądów powierzchniowych, że pole wewnątrz spada do bardzo niskiego poziomu. To dlatego ekranowanie jest tak skuteczne przy sygnałach radiowych i przy ochronie czułych układów pomiarowych.
Przeczytaj również: Jak podłączyć domofon - proste kroki dla analogowych i cyfrowych systemów
Uziemienie pomaga, ale nie jest warunkiem
To jeden z częstszych mitów: wielu osobom wydaje się, że bez uziemienia ekran w ogóle nie działa. W praktyce przewodząca osłona może tłumić zakłócenia także bez podłączenia do ziemi, choć uziemienie poprawia bezpieczeństwo, stabilizuje potencjał i pomaga odprowadzać ładunki. Z mojego doświadczenia najwięcej problemów nie bierze się z braku uziemienia, tylko z nieszczelności i źle poprowadzonych kabli.
To prowadzi do pytania, gdzie taki efekt naprawdę wykorzystuje się w codziennej elektronice.
Gdzie to spotkasz w elektronice i codziennym sprzęcie
W praktyce ekranowanie elektromagnetyczne nie jest egzotycznym dodatkiem z laboratoriów. Spotykasz je w kablach, obudowach, sprzęcie pomiarowym, a nawet w urządzeniach, które masz w kuchni lub w samochodzie. Najważniejsze jest to, że każde z tych zastosowań rozwiązuje trochę inny problem.
| Zastosowanie | Co chroni | Na co uważać |
|---|---|---|
| Obudowa komputera i serwera | Ogranicza emisję zakłóceń z podzespołów i podatność na część zakłóceń z zewnątrz | Szczeliny, źle osadzone panele i nieuporządkowane przewody potrafią osłabić efekt |
| Ekran kabla USB, audio, koncentrycznego | Chroni sygnał wewnątrz przewodu przed szumem i zmniejsza emisję na zewnątrz | Ekran musi być ciągły także na złączach, inaczej kabel działa jak antena |
| Kuchenka mikrofalowa | Utrzymuje energię mikrofal wewnątrz komory | Siatka w drzwiach musi mieć małe oczka i dobry styk, bo to najsłabszy punkt konstrukcji |

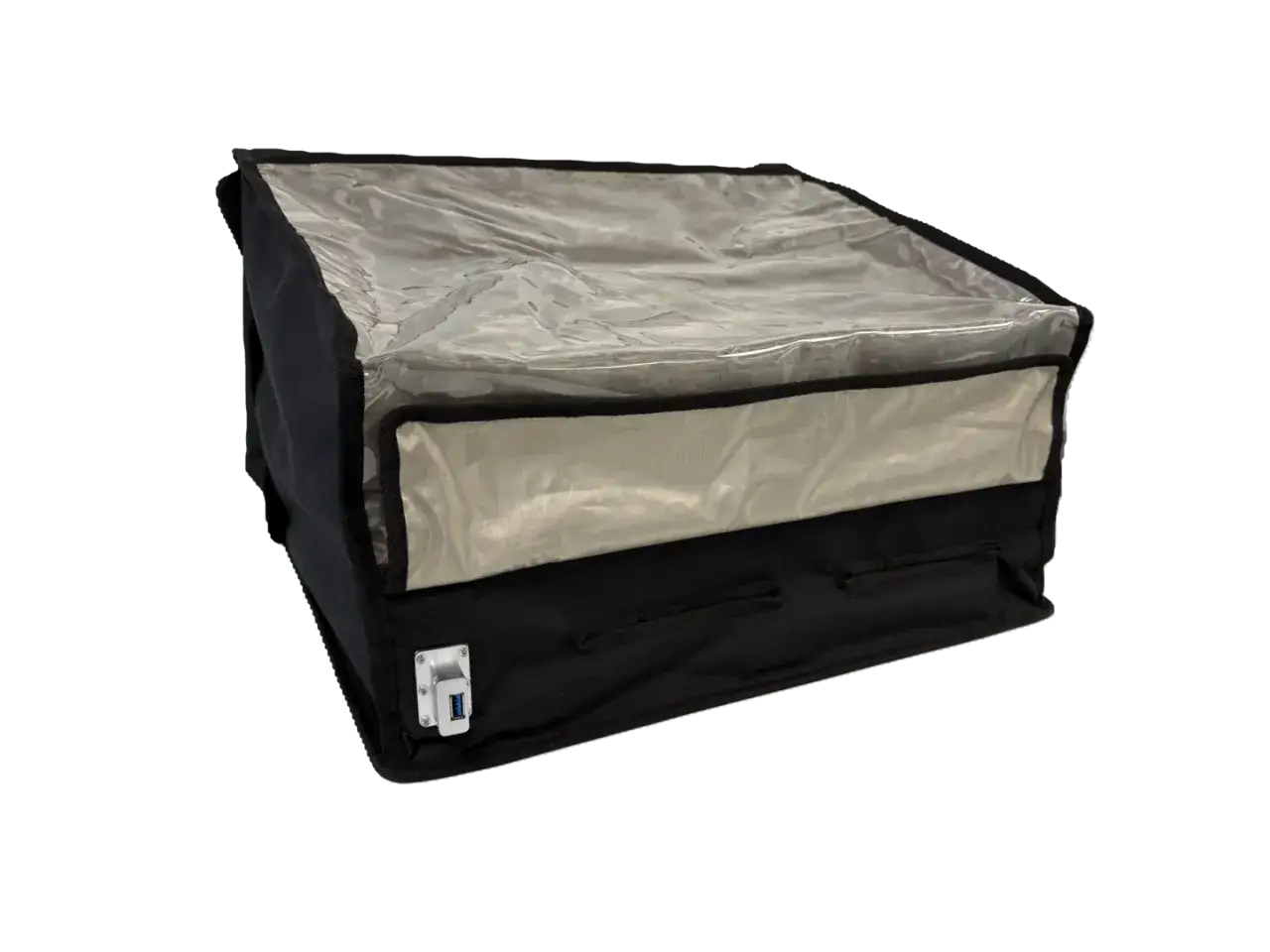

| Torba lub etui RF | Odcina telefon, kluczyk, kartę zbliżeniową lub moduł RFID od sieci radiowej | Liczy się zamknięcie, szwy i stan materiału, nie sam wygląd z zewnątrz |
| Komora ekranowana | Zapewnia kontrolowane środowisko do testów EMC i pomiarów | Koszt, wentylacja i przepusty kablowe robią tu największą różnicę |
Właśnie dlatego nie ma jednego uniwersalnego rozwiązania. Raz wystarczy ekran kabla, innym razem potrzebna jest metalowa komora, a czasem problem wcale nie leży w samym urządzeniu, tylko w otoczeniu. Skoro to już widać, pora przejść do tego, z czego taki ekran robi się w praktyce.
Jak zbudować skuteczny ekran bez przepalania budżetu
Jeśli chcesz zrobić prosty eksperyment albo zabezpieczyć niewielki element, nie musisz od razu stawiać pełnej komory. Z mojego punktu widzenia najważniejsze jest dobranie materiału do częstotliwości, poziomu zakłóceń i tego, jak dużo strat jesteś w stanie zaakceptować. W takich projektach najczęściej wygrywa nie najgrubszy metal, tylko najlepiej wykonane połączenia.
| Materiał | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|
| Folia aluminiowa | Tania, łatwo dostępna, dobra do szybkich testów | Łatwo się rwie, źle znosi szczeliny i wielokrotne otwieranie | Od kilku do kilkunastu złotych |
| Siatka miedziana lub aluminiowa | Lepsza przy wentylacji i oknach, elastyczna w montażu | Wymaga porządnych łączeń i sensownego mocowania | Około 30-200 zł za mały projekt |
| Tkanina przewodząca | Przydatna w torbach, pokrowcach i lekkich osłonach | Zużywa się szybciej niż blacha, gorzej znosi uszkodzenia mechaniczne | Zwykle 50-250 zł za niewielki element |
| Blacha stalowa lub aluminiowa | Najbardziej przewidywalna w sztywnych obudowach | Waga, koszt obróbki i konieczność dobrego spasowania elementów | Od kilkudziesięciu do kilkuset złotych |
| Gotowa torba RF | Szybka ochrona telefonu, kluczyków lub kart | Nie rozwiązuje problemu dla większych urządzeń i nie toleruje zużycia zamknięcia | Około 40-150 zł |
Przy projektowaniu patrzę zawsze na cztery rzeczy: ciągłość materiału, wielkość szczelin, przejścia kablowe i sposób zamknięcia. Jeśli ekran ma tłumić sygnały Wi‑Fi, warto pamiętać, że przy 2,4 GHz długość fali to około 12,5 cm, a przy 5 GHz około 6 cm. To oznacza, że centymetrowe otwory i niedokładne styki bardzo szybko stają się problemem.
- Łączenia rób tak, by metal faktycznie stykał się z metalem, a nie z farbą, lakierem lub luźnym dociskiem.
- Każdą szczelinę traktuj jak potencjalną antenę, zwłaszcza przy wyższych częstotliwościach.
- Przewody, które wychodzą na zewnątrz, filtruj albo ekranuj, bo inaczej cały wysiłek może pójść na marne.
- Uziemienie stosuj dla bezpieczeństwa i stabilizacji, ale nie jako substytut dobrego projektu.
- Jeśli potrzebujesz wentylacji, używaj siatki lub układu kanałów, a nie dużych otworów „na oko”.
Kiedy ekran wygląda dobrze na papierze, najczęściej psują go właśnie detale montażowe. To naturalnie prowadzi do najczęstszych błędów, które widzę w amatorskich i półprofesjonalnych konstrukcjach.
Najczęstsze błędy, które psują efekt
Wiele osób zakłada, że wystarczy włożyć urządzenie do metalowego pudełka i problem zniknie. W praktyce to właśnie wtedy zaczynają się rozczarowania. Ekranowanie działa dobrze tylko wtedy, gdy całość jest spójna elektrycznie i mechanicznie.
- Zbyt duże szczeliny między panelami, drzwiami albo pokrywami.
- Nieekranowane przewody, które wchodzą do środka i działają jak anteny.
- Brak filtracji zasilania, przez co zakłócenia wchodzą liniami zasilającymi.
- Otwory wentylacyjne bez kontroli, szczególnie w konstrukcjach pracujących przy wyższych częstotliwościach.
- Liczenie na ochronę przed każdym polem, także przed tymi, których zwykły ekran nie tłumi dobrze.
Najbardziej mylący jest ostatni punkt. Osłona przewodząca świetnie radzi sobie z wieloma zakłóceniami radiowymi, ale słabe lub wolnozmienne pola magnetyczne potrafią przenikać znacznie łatwiej. Jeśli więc ktoś obiecuje „pełną ochronę” bez zastrzeżeń, podchodzę do tego ostrożnie.
Gdy już wiesz, czego ekranowanie nie zrobi, łatwiej ocenić, kiedy zwykły ekran wystarczy, a kiedy potrzeba rozwiązania bardziej profesjonalnego.
Kiedy wystarczy prosty ekran, a kiedy potrzebujesz czegoś więcej
To pytanie ma sens głównie wtedy, gdy chcesz wydać pieniądze rozsądnie. W zastosowaniach domowych i hobbystycznych często nie potrzebujesz komory za duże pieniądze. Z kolei w testach EMC, w laboratoriach czy przy sprzęcie krytycznym zwykła metalowa obudowa może być tylko pierwszym krokiem.
| Sytuacja | Co zwykle wystarcza | Kiedy trzeba iść dalej | Przybliżony budżet |
|---|---|---|---|
| Ochrona telefonu, karty lub kluczyka | Torba RF albo etui z materiału przewodzącego | Gdy urządzenie ma działać całkowicie odcięte przez dłuższy czas i bez przecieków sygnału | 40-150 zł |
| Stabilizacja pracy komputera lub serwera | Porządna obudowa, ekranowane kable, ferryt, dobre prowadzenie przewodów | Gdy zakłócenia są silne albo pochodzą z otoczenia przemysłowego | Od kilkudziesięciu do kilkuset złotych |
| Testy urządzeń elektronicznych | Niewielka osłona lub stanowisko z ograniczoną emisją | Gdy potrzebujesz powtarzalnych pomiarów i kontroli w szerokim zakresie częstotliwości | Od kilkuset złotych wzwyż |
| Laboratorium, medycyna, infrastruktura krytyczna | Pełna komora ekranowana z filtracją i kontrolą przepustów | Gdy wymagane są konkretne normy EMC i wysoka powtarzalność wyników | Od kilku do kilkudziesięciu tysięcy złotych i więcej |
Jeśli patrzę na sprzęt komputerowy, najczęściej bardziej opłaca się poprawić zasilanie, ekranowanie kabli i organizację wnętrza obudowy niż budować ciężką osłonę od zera. To prosta, ale ważna zasada: najpierw eliminujesz źródło problemu, dopiero potem wzmacniasz ekran. Dzięki temu nie przepalasz budżetu na rozwiązanie, które tylko wygląda solidnie.
Co warto zapamiętać przy komputerach i elektronice użytkowej
Dobrze zaprojektowana klatka Faradaya to w praktyce suma kilku elementów: materiału, połączeń, prowadzenia kabli, filtrów i sensownego uziemienia. Jeśli któryś z tych elementów jest słaby, cały efekt szybko spada. W elektronice użytkowej to właśnie detale decydują, czy dostajesz realną ochronę, czy tylko metalową obudowę z lukami.
Jeżeli kupujesz obudowę, torbę RF, kabel albo akcesoria do komputera, patrz nie tylko na sam produkt, ale na to, czy ekran jest ciągły, czy złącza są dobrze wykonane i czy przewody nie tworzą przypadkowych anten. Z mojego punktu widzenia to najuczciwszy wniosek: osłona elektromagnetyczna działa świetnie, ale tylko wtedy, gdy rozwiązujesz właściwy problem i nie ignorujesz mechanicznych szczegółów.
