Transoptor jest jednym z najprostszych sposobów, by odseparować sterowanie od części mocy, a jednocześnie zachować przesył sygnału. W elektronice daje to realną przewagę przy zasilaczach impulsowych, sterownikach AC i układach z mikrokontrolerami, bo pomaga ograniczyć zakłócenia i chroni delikatną stronę logiczną. W tym tekście pokazuję, jak działa ten element, jakie ma odmiany, gdzie ma sens i na co patrzeć, żeby dobrać go bez zgadywania.
Najważniejsze informacje o optoizolacji w jednym miejscu
- Opóźnienie, izolacja i odporność na zakłócenia są ważniejsze niż sama cena elementu.
- Najczęściej spotkasz wersje z fototranzystorem, fototriakiem oraz szybsze odmiany do sygnałów cyfrowych.
- W prostych układach wejściowych często wystarcza kilka do kilkunastu miliamperów po stronie diody LED, ale zawsze liczy się zapas na starzenie i temperaturę.
- Do zasilaczy, przekaźników półprzewodnikowych i sterowania siecią ważne są także izolacja znamionowa, odstępy na PCB i odporność na zakłócenia.
- Jeśli potrzebujesz wysokiej szybkości albo precyzyjnego czasu propagacji, warto porównać to rozwiązanie z izolatorem cyfrowym.
Jak działa optoizolacja i kiedy daje realną przewagę
W środku pracują dwa światy, które łączy tylko światło. Po jednej stronie sterujesz diodą LED, zwykle prądem rzędu kilku do kilkunastu miliamperów, a po drugiej stronie fotodetektor zamienia to światło z powrotem na sygnał elektryczny. Nie ma tu bezpośredniego połączenia galwanicznego, więc różnice potencjałów, przepięcia i część zakłóceń nie przechodzą dalej tak łatwo.
Ja patrzę na taki układ jak na prosty bezpiecznik logiczny. Ma on przepuścić informację, ale nie pozwolić, by część mocy „wciągnęła” do środka sterownik, mikrokontroler albo układ pomiarowy. Dlatego ta technika dobrze sprawdza się w zasilaczach impulsowych, interfejsach z siecią energetyczną, prostych wejściach przemysłowych i wszędzie tam, gdzie masa po jednej stronie nie powinna mieszać się z masą po drugiej.
- Bezpieczeństwo - oddziela niskonapięciową logikę od wyższego napięcia lub zakłóconej części układu.
- Odporność na pętle masy - ogranicza problemy, które pojawiają się, gdy dwa punkty odniesienia mają różne potencjały.
- Prosta integracja - w wielu projektach wystarczy rezystor LED i właściwy rezystor obciążenia po drugiej stronie.
Trzeba jednak pamiętać o ograniczeniach. Starsze i prostsze konstrukcje są wolniejsze, a ich parametry zmieniają się z temperaturą i wiekiem diody. To właśnie dlatego przy doborze nie wystarczy spojrzeć tylko na to, czy element „izoluje”. Liczy się też szybkość, prąd wejściowy, wzmocnienie i sposób obciążenia wyjścia. Na tym tle łatwo odróżnić dobre zastosowanie od przypadku, w którym lepszy będzie inny typ izolacji.
Jakie są odmiany i czym różnią się w praktyce
W praktyce nie chodzi o jedną uniwersalną część, tylko o rodzinę rozwiązań. Inny wariant wybiera się do prostego sygnału stanu, inny do przełączania AC, a jeszcze inny do szybszych interfejsów lub precyzyjnego feedbacku w zasilaczu. To właśnie typ wyjścia decyduje o tym, jak szybko zadziała układ, jak duży prąd trzeba podać na wejście i czy element nadaje się do obciążeń sieciowych.
| Typ | Najważniejsza cecha | Plusy | Ograniczenia | Typowe zastosowanie |
|---|---|---|---|---|
| Fototranzystor | Najpopularniejszy i prosty w użyciu | Tani, łatwy do wysterowania, dobry do sygnałów binarnych | Wolniejszy, CTR zmienia się z temperaturą i starzeniem | Separacja linii logicznych, proste wejścia sterujące |
| Fotodarlington | Większe wzmocnienie po stronie wyjścia | Potrafi pracować przy bardzo małym prądzie wejściowym | Jeszcze wolniejszy niż wersja z fototranzystorem | Układy, w których liczy się mały prąd LED, a nie szybkość |
| Fototriak | Przeznaczony do sterowania AC | Dobry do triaków, przekaźników półprzewodnikowych i sieci 230 V | Nie nadaje się do bezpośredniego przełączania DC | Ściemnianie, sterowanie grzałkami, silnikami i obciążeniami AC |
| Szybki optoizolator z fotodiodą | Lepsza dynamika i krótsze opóźnienia | Dobrze znosi szybsze sygnały i precyzyjniejszy timing | Zwykle wymaga bardziej świadomego projektu obwodu | Sprzężenia zwrotne w przetwornicach, szybkie interfejsy, synchronizacja |
Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona tak: do sygnałów wolnych i prostych wybieraj wersję z fototranzystorem, do AC fototriak, a do szybkiej komunikacji albo stabilniejszego timingu rozważ rozwiązanie szybsze. To nie jest kosmetyczna różnica, tylko decyzja o zachowaniu całego układu. Następny krok to sprawdzenie, gdzie taki element faktycznie daje przewagę, a gdzie jest po prostu zbędny.

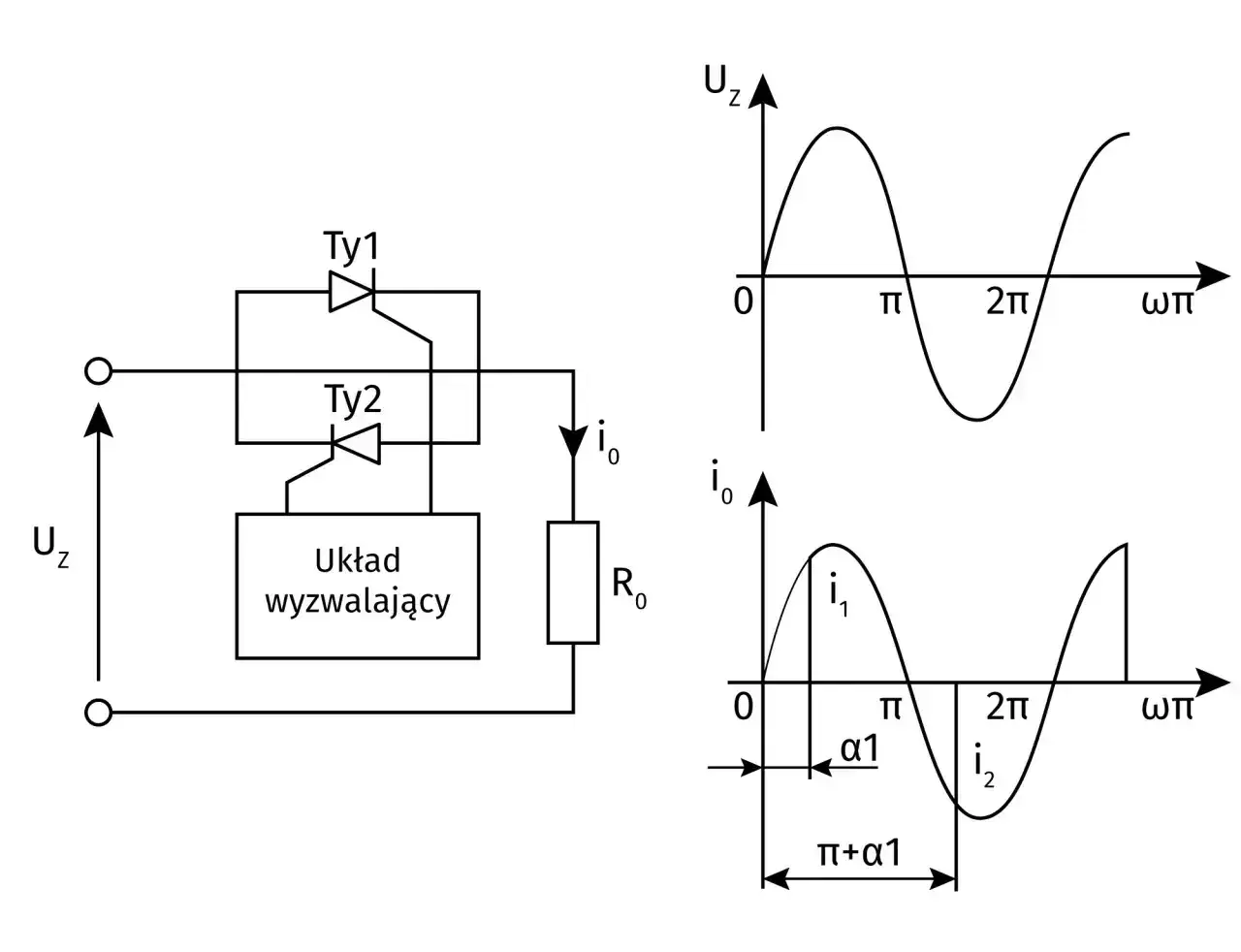

Gdzie ten element sprawdza się najlepiej
Najczęściej widzę go tam, gdzie elektronika zaczyna mieszać się z większym napięciem albo mocą. W zasilaczach impulsowych służy do przenoszenia sprzężenia zwrotnego między stroną pierwotną i wtórną. W sterowaniu AC pomaga bezpiecznie włączać triaki i przekaźniki półprzewodnikowe. W prostych układach z mikrokontrolerem oddziela GPIO od linii 12 V, 24 V albo od brudniejszej części instalacji.
- Zasilacze ATX i przetwornice - izolacja sprzężenia zwrotnego chroni stronę logiczną i ułatwia stabilizację napięcia.
- Sterowanie obciążeniami sieciowymi - fototriak umożliwia włączanie elementów AC bez bezpośredniego styku z logiką.
- Interfejsy przemysłowe - separacja wejść i wyjść zmniejsza ryzyko uszkodzeń od przepięć i różnic mas.
- Sprzęt komputerowy i laboratoryjny - przy płytkach zasilających, kontrolerach wentylatorów czy modułach pomiarowych pomaga ograniczyć zakłócenia i pętle masy.
W sprzęcie komputerowym ten motyw pojawia się częściej w zasilaczach, testerach, kontrolerach i układach pomocniczych niż w samym torze obliczeniowym. I to ma sens, bo procesor nie potrzebuje takiej izolacji, ale już układ zasilania, pomiaru lub sterowania często bardzo jej potrzebuje. Kiedy wiadomo już, gdzie element się przydaje, najważniejsze staje się pytanie: jak wybrać właściwy model bez ryzyka, że układ będzie działał tylko na stole, a nie w realnej obudowie.
Jak dobrać właściwy model do projektu
Dobór zaczynam od prostych pytań: jaki sygnał chcę przenieść, jak szybko ma to działać i ile prądu mogę dać na wejście. Potem sprawdzam parametry, które w katalogu wyglądają niepozornie, ale w praktyce decydują o stabilności. Najważniejsze są: CTR, prąd LED, izolacja znamionowa, szybkość przełączania i geometria obudowy.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| CTR | Stosunek prądu wyjściowego do wejściowego | Nie projektuj na wartość graniczną. Zostaw co najmniej 2x zapasu względem minimum z noty. |
| Prąd LED | Jak bardzo można obciążyć wejście | W wielu układach wystarcza 5-15 mA, ale nie zakładaj, że każda sztuka ruszy przy minimalnym prądzie z katalogu. |
| Izolacja | Wartość podawana w kVrms | W praktyce spotyka się 2,5 kVrms, 3,75 kVrms i 5 kVrms. Dobieraj do wymagań bezpieczeństwa, nie do chwytliwej liczby. |
| Szybkość | Opóźnienie propagacji i czasy narastania/opadania | Do PWM, szybszych impulsów i precyzyjnego feedbacku zwykły fototranzystor może być za wolny. |
| Obudowa i odstępy | Creepage i clearance na PCB | Nie zasłaniaj bariery miedzią i sprawdzaj odstępy na płytce, a nie tylko nadruk na obudowie. |
W praktyce często robię tak: dla prostego wejścia statusowego wybieram tani model z fototranzystorem i dużym zapasem CTR, a dla feedbacku w przetwornicy wolę element z lepszą powtarzalnością i krótszym czasem reakcji. Jeśli układ ma żyć długo i bez serwisu, nie warto oszczędzać na parametrze, którego potem nie da się łatwo poprawić rezystorem. To prowadzi prosto do najczęstszych błędów, które w tych projektach powtarzają się zaskakująco często.
Najczęstsze błędy przy projektowaniu i montażu
Największy błąd widzę wtedy, gdy ktoś patrzy tylko na izolację, a pomija resztę parametrów. Sam fakt, że element rozdziela dwie strony układu, nie oznacza jeszcze, że będzie działał stabilnie, szybko i bez problemów z temperaturą. W praktyce problemy zwykle zaczynają się od źle policzonego prądu LED albo od zbyt małego marginesu na CTR.
- Projektowanie na granicy parametrów - układ może działać na biurku, ale przestanie być pewny po nagrzaniu albo po kilku miesiącach pracy.
- Ignorowanie starzenia diody - światło LED słabnie z czasem, więc zapas w projekcie nie jest luksusem, tylko koniecznością.
- Zły dobór rezystora wejściowego - za mały może przeciążyć diodę, za duży nie da pewnego przełączenia.
- Brak zgodności z typem sygnału - fototriak nie zastąpi wersji do DC, a wolny fototranzystor nie rozwiąże problemu szybkiej magistrali.
- Pomijanie odstępów na PCB - dobra izolacja w katalogu nie uratuje płytki, jeśli ścieżki są poprowadzone zbyt blisko bariery.
- Brak testu w warunkach skrajnych - temperatura, szum i wahania zasilania potrafią obnażyć słabe założenia szybciej niż sam schemat.
Najzdrowsze podejście jest proste: policzyć prąd, sprawdzić margines, a potem jeszcze raz spojrzeć na płytkę. To niewielki wysiłek na etapie projektu, ale bardzo duża oszczędność później. W wielu przypadkach właśnie wtedy wychodzi, że lepszy będzie wcale nie klasyczny optoizolator, tylko nowsze rozwiązanie albo zwykły przekaźnik.
Kiedy lepszy będzie izolator cyfrowy albo przekaźnik
Nie każdy problem trzeba rozwiązywać tą samą rodziną elementów. Gdy liczy się szybkość i powtarzalność czasowa, coraz częściej wygrywa izolator cyfrowy. Gdy potrzebujesz prawdziwego rozłączenia styków i przełączania większych obciążeń, wygodniejszy bywa przekaźnik. Ja traktuję te trzy opcje jak narzędzia do różnych zadań, a nie konkurentów, które mają zastąpić się nawzajem we wszystkich zastosowaniach.
| Rozwiązanie | Kiedy wybrać | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Opoptioizolator | Proste sygnały, izolacja zasilacza, sterowanie AC, niski koszt | Prosta aplikacja i wysoka izolacja przy małej liczbie elementów | Starzenie LED, większe opóźnienia, zmienny CTR |
| Izolator cyfrowy | Szybkie interfejsy, precyzyjny timing, nowoczesne układy logiczne | Lepsza szybkość i stabilniejsze parametry w czasie | Wyższy koszt i często większa złożoność zasilania strony izolowanej |
| Przekaźnik | Rzeczywiste przełączanie toru mocy i pełne odłączenie styków | Mechaniczne rozwarcie obwodu i dobra obsługa różnych obciążeń | Wolny, zużywa się mechanicznie, jest większy i głośniejszy |
Jeśli projekt jest prosty, tani i ma działać bez wyrafinowanej logiki czasowej, klasyczna optoizolacja nadal bywa najlepszym kompromisem. Jeśli natomiast sygnały idą szybciej, a układ ma pracować długo i przewidywalnie, izolator cyfrowy coraz częściej daje po prostu mniej problemów. Ostatni krok to szybka lista kontrolna, która pozwala mi zamknąć temat przed zakupem albo przed przekazaniem projektu do produkcji.
Co sprawdzić przed zakupem do konkretnego układu
Zanim zamówię element, sprawdzam cztery rzeczy: czy sygnał jest DC czy AC, jak duży prąd mogę podać na wejście, jaki zapas izolacji wymaga aplikacja i czy obudowa pasuje do odstępów na płytce. To banalne pytania, ale właśnie one odróżniają poprawny wybór od rozwiązania, które będzie działać tylko częściowo.
- Typ sygnału - do AC wybierz wariant przeznaczony do tego zadania, a do szybkich impulsów nie bierz najwolniejszej wersji.
- Zapas prądowy - nie projektuj na granicy możliwości diody wejściowej, bo temperatura i tolerancje zawsze zabierają część marginesu.
- Parametry izolacji - sprawdź nie tylko wartość w kVrms, ale też wymagania konkretnego urządzenia i normę, pod którą pracuje układ.
- Układ PCB - zachowaj odstępy, nie prowadzaj miedzi pod barierą i nie zakładaj, że obudowa sama załatwia bezpieczeństwo.
W praktyce najbardziej opłaca się prosty test myślowy: jeśli nie potrafisz bezpiecznie policzyć prądu LED, CTR i odstępów na PCB, to znaczy, że trzeba wrócić o krok i dobrać mocniejszy albo nowocześniejszy element. W elektronice taniej bywa tylko na etapie zakupu, a drożej zaczyna się przy pierwszym fałszywym zadziałaniu albo przy awarii, której dało się uniknąć.
