W praktyce termopady są prostym elementem, ale to od nich często zależy, czy ciepło z pamięci, sekcji zasilania albo SSD trafi do radiatora bez zbędnych strat. Najwięcej problemów sprawiają nie same liczby z opakowania, tylko grubość, miękkość i sposób montażu. Poniżej wyjaśniam, kiedy taki materiał ma sens, jak go dobrać do laptopa lub karty graficznej i na co uważać, żeby po wymianie temperatury faktycznie spadły.
Najpierw dobierz szczelinę, potem parametry materiału
- Najważniejsza jest zgodność grubości z realną szczeliną, a nie sama liczba W/mK.
- W komputerach i elektronice taki materiał wypełnia przestrzeń między ciepłym elementem a radiatorem, wypraszając powietrze z układu.
- Za cienka przekładka nie dotknie całej powierzchni, a za gruba może pogorszyć docisk chłodzenia.
- W sprzęcie konsumenckim najczęściej spotyka się zakres od 0,5 do 3,0 mm, ale to nadal zależy od konstrukcji.
- Przy nierównych wysokościach lepiej sprawdza się bardzo miękki, dobrze kompresujący materiał albo masa typu putty.
Czym są i gdzie mają sens
To miękkie, przewodzące ciepło przekładki, które wypełniają szczelinę między gorącym elementem a radiatorem. Ich zadanie jest proste: wyprzeć powietrze, bo powietrze izoluje, a dobrze dociśnięty materiał tworzy stabilniejszą drogę odprowadzania ciepła. W praktyce najlepiej sprawdzają się tam, gdzie powierzchnie nie stykają się idealnie płasko albo trzeba odprowadzić ciepło z kilku elementów naraz do jednego chłodzenia.

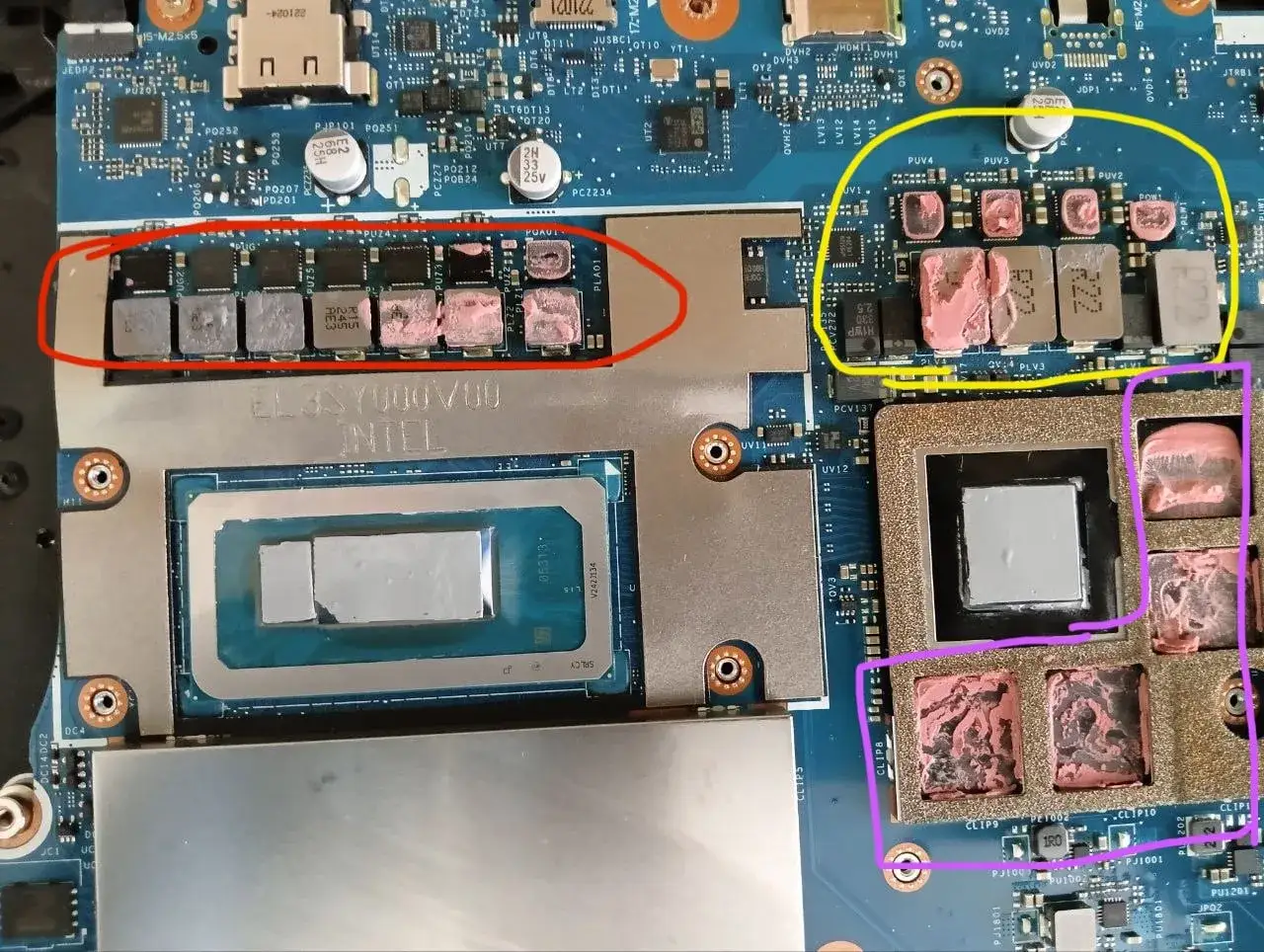

- Karty graficzne - chłodzą pamięć, VRM i inne elementy wokół rdzenia, które nie mają bezpośredniego kontaktu z pastą.
- Laptopy - pomagają przekazać ciepło z układów pomocniczych do wspólnego radiatora lub ramki chłodzącej.
- SSD - obniżają temperatury kontrolera i kości pamięci, zwłaszcza pod długim obciążeniem.
- Konsolach i sprzęcie kompaktowym - ułatwiają odprowadzanie ciepła tam, gdzie brakuje miejsca na masywniejszy układ chłodzenia.
Na samym procesorze zwykle lepsza będzie pasta, bo tam liczy się bardzo cienka warstwa i bezpośredni kontakt. Przekładka termiczna ma sens dopiero wtedy, gdy szczelina jest realna albo trzeba obsłużyć kilka punktów o różnej wysokości. To prowadzi do najważniejszej decyzji: dobrania odpowiedniej grubości i miękkości.
Jak dobrać grubość i twardość do konkretnego sprzętu
Ja zwykle zaczynam od pomiaru starego elementu, bo to daje lepszy punkt odniesienia niż specyfikacja z pudełka. Jeśli stary materiał nie jest całkiem zgnieciony albo uszkodzony, suwmiarka pomaga złapać zakres, ale traktuję go jako wskazówkę, nie dogmat. W kartach graficznych często występuje kilka różnych wysokości, więc jeden uniwersalny format rzadko jest dobrym pomysłem.
| Grubość | Gdzie bywa używana | Na co uważać |
|---|---|---|
| 0,25-1,0 mm | Cieńsze sekcje, SSD, niektóre moduły pamięci i delikatne punkty kontaktu | Zbyt gruby materiał może podnieść radiator i pogorszyć docisk rdzenia |
| 1,0-2,0 mm | Wiele kart graficznych, laptopów i klasycznych układów VRM | To popularny zakres, ale nadal trzeba trafić w realną szczelinę |
| 3,0-5,0 mm | Większe różnice wysokości, starsze konstrukcje, mniej typowe radiatory | Im grubszy materiał, tym zwykle większy opór termiczny |
Liczy się też miękkość, czyli to, jak łatwo materiał się ściska. Bardzo miękki pad lepiej wybacza różnice wysokości i tolerancje produkcyjne, a bardziej zwarty bywa wygodniejszy przy równych powierzchniach. Dla przykładu cienka przekładka 0,5 mm potrafi skompresować się do około 0,3 mm, więc czasem wystarczy niewielki margines, o ile konstrukcja jest przewidziana pod taki docisk.
Jeśli mam wątpliwości, wolę materiał odrobinę miększy niż twardszy o tej samej grubości. Zbyt sztywny element częściej psuje kontakt niż poprawia chłodzenie. Kiedy grubość jest już mniej więcej ustalona, warto spojrzeć na cechy samego produktu, bo na opakowaniu wszystko potrafi wyglądać podobnie.
Na jakie parametry patrzeć przy zakupie
Najbardziej mylący bywa sam opis marketingowy. Wyższe W/mK pomaga, ale tylko wtedy, gdy materiał rzeczywiście wypełnia szczelinę i ma dobry docisk; źle dobrana grubość potrafi zniwelować przewagę lepszego produktu. Ja patrzę przede wszystkim na cztery rzeczy: przewodność cieplną, izolację elektryczną, podatność na ściskanie i format, w jakim dostaję materiał.
- Przewodność cieplna - podawana w W/mK, mówi, jak dobrze materiał przenosi ciepło. W praktyce spotyka się rozwiązania od ok. 1,2 do 34 W/mK, a pojedyncze linie produktowe idą jeszcze wyżej.
- Izolacja elektryczna - przy układach z gęstym osadzeniem elementów to ważne zabezpieczenie przed zwarciem.
- Kompressja - im łatwiej materiał się ugina, tym lepiej dopasowuje się do nierówności i tolerancji produkcyjnych.
- Format - arkusz, pasek albo gotowy wymiar ma znaczenie, jeśli chcesz ograniczyć odpady i skrócić montaż.
W praktyce zwracam też uwagę, czy powierzchnia jest lepka, sucha czy neutralna w dotyku. Zbyt klejący materiał bywa upierdliwy przy serwisie, a zbyt śliski może przesuwać się przy składaniu chłodzenia. Jeśli urządzenie ma pracować długo i bez otwierania, liczy się również stabilność w czasie, a nie tylko wynik z pierwszego dnia.
To właśnie ten moment, w którym widać różnicę między dobrym doborem a samym zakupem „czegokolwiek termicznego”. Następny krok to montaż, bo nawet dobry materiał da słaby efekt, jeśli zostanie źle docięty lub źle dociśnięty.
Jak zamontować je bez typowych błędów
Przy montażu liczy się porządek. Najpierw zdejmuję stary materiał, czyszczę powierzchnie z resztek i sprawdzam, czy radiator nie siadł krzywo; dopiero potem docinam nowy arkusz. Zbyt długi fragment może podwinąć się na krawędzi, a zbyt duży nacisk potrafi wycisnąć materiał poza strefę kontaktu, dlatego wolę dokładne dopasowanie niż podejście „na wszelki wypadek trochę więcej”.
- Nie łącz dwóch cieńszych warstw, jeśli producent nie przewidział takiej praktyki.
- Nie zakładaj, że grubszy materiał będzie automatycznie lepszy.
- Nie mieszaj różnych grubości „na oko” w miejscu, gdzie wcześniej było kilka precyzyjnych wysokości.
- Nie zapomnij o folii ochronnej, jeśli przekładka ma zabezpieczenie z obu stron.
- Nie dotykaj powierzchni palcami bardziej niż to konieczne, zwłaszcza przy małych elementach.
W kartach graficznych często spotyka się dwa albo trzy różne poziomy grubości w jednym układzie, więc zamiana wszystkiego na jeden wymiar brzmi wygodnie, ale zwykle kończy się problemem. Po złożeniu sprzętu robię krótki test obciążeniowy, bo nierówny docisk od razu zdradza się temperaturą jednej sekcji. To dobry moment, by sprawdzić, czy w ogóle wybrano właściwy rodzaj materiału.
Kiedy lepsza będzie pasta albo putty
Nie każdy problem chłodzenia rozwiązuje się przekładką. Na samym procesorze i rdzeniu GPU zwykle zostaję przy paście, bo daje najlepszy efekt przy bardzo cienkiej warstwie. Pad termiczny wybieram tam, gdzie jest luka do wypełnienia, a masa typu putty sprawdza się wtedy, gdy wysokości są mocno zróżnicowane albo wymieniam kilka elementów naraz na jednej karcie.
| Rozwiązanie | Kiedy ma największy sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Pasta | Bezpośredni kontakt CPU lub GPU z radiatorem | Najlepszy efekt przy małej szczelinie | Nie wypełnia większych przerw |
| Pad termiczny | VRM, pamięci, SSD, laptopy, konsole | Czysty montaż i przewidywalna grubość | Trzeba trafić w wymiar i docisk |
| Putty | Różne wysokości, renowacja GPU, nierówne sekcje | Dopasowuje się do nierówności | Bywa droższe i bardziej kłopotliwe przy serwisie |
Jeśli karta ma mocno nierówny układ albo producent zastosował kilka wysokości naraz, putty bywa wygodnym wyjściem. Nie traktuję go jednak jako obowiązkowej poprawki do każdego zestawu. Dla wielu użytkowników dobrze dobrany arkusz nadal będzie prostszy, tańszy i wystarczająco skuteczny.
Jak odróżnić dobrą wymianę od takiej, którą trzeba powtórzyć
Po złożeniu sprzętu nie ufam samemu wrażeniu z dotyku. Zostawiam układ na kilkanaście minut pod obciążeniem i porównuję temperatury z tym, co było wcześniej; jeśli spadek jest mały albo jedna sekcja grzeje się wyraźnie mocniej, problem zwykle leży w grubości albo docisku, a nie w samej klasie materiału. Dobrze dobrana przekładka termiczna potrafi uratować temperatury pamięci, VRM i SSD bez bałaganu w środku obudowy, ale tylko wtedy, gdy nie próbuje zastąpić pasty tam, gdzie potrzebny jest bezpośredni kontakt z radiatorem.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: najpierw dopasowanie, potem parametry. To właśnie ten porządek najczęściej odróżnia sensowną modernizację chłodzenia od kolejnej niepotrzebnej rozbiórki sprzętu.
