W elektronice impedancja mówi nie tylko o samym oporze, ale o tym, jak układ reaguje na prąd zmienny, częstotliwość i przesunięcie fazy. To ważne przy słuchawkach, głośnikach, wzmacniaczach, filtrach i kartach dźwiękowych, bo dwa pozornie podobne elementy mogą zachowywać się zupełnie inaczej. W tym tekście wyjaśniam, z czego bierze się ta różnica, jak czytać parametry na sprzęcie i jak nie pomylić wartości nominalnej z realnym zachowaniem układu.
Najważniejsze rzeczy, które warto zapamiętać
- Przy prądzie zmiennym liczy się nie tylko opór czynny, ale też część reaktywna zależna od częstotliwości.
- Cewki zwiększają opór wraz z częstotliwością, a kondensatory robią odwrotnie.
- W sprzęcie audio sama liczba omów nie wystarcza, bo równie ważna jest czułość i jakość źródła.
- Omomierz pokazuje tylko składową stałą, więc do rzetelnego pomiaru potrzebny jest sygnał AC.
- W komputerowym audio najlepiej działa proste dopasowanie całego toru, a nie pogoń za jednym parametrem.
Co oznacza ta wielkość w układach z prądem zmiennym
Najprościej ujmuję to tak: przy prądzie stałym wystarcza rezystancja, a przy prądzie zmiennym trzeba jeszcze uwzględnić wpływ cewek i kondensatorów. Dlatego zamiast jednego prostego „oporu” mamy wartość, która łączy opór czynny i część reaktywną, a jej zachowanie zależy od częstotliwości sygnału. W praktyce zapisuje się to jako Z = R + jX, gdzie R opisuje część rezystancyjną, a X to reaktancja, czyli składnik związany z magazynowaniem energii w polu elektrycznym lub magnetycznym.
| Pojęcie | Co opisuje | Praktyczny skutek |
|---|---|---|
| R | Opór czynny, czyli zamianę energii w ciepło | To część, którą najłatwiej intuicyjnie rozumieć |
| X | Opór reaktywny związany z polem elektrycznym lub magnetycznym | Wprowadza przesunięcie fazy i zmienia się z częstotliwością |
| Z | Całkowita odpowiedź układu na prąd zmienny | To właśnie tę wartość widzi źródło sygnału |
To nie jest akademicki detal. Jeśli sygnał zmienia się szybciej, układ może stawiać większy albo mniejszy opór niż przy niższej częstotliwości, a to wpływa na głośność, barwę i fazę. Właśnie dlatego przy audio, filtrach i zasilaniu impulsowym patrzę zawsze na cały przebieg, a nie na jeden numer wyciągnięty z kontekstu. Żeby zrozumieć, skąd bierze się taka różnica, trzeba rozdzielić opór czynny od reaktancji.
Z czego składa się opór w AC i dlaczego zależy od częstotliwości
W obwodach najczęściej spotykam trzy przypadki: rezystor, cewkę i kondensator. Rezystor daje stały opór, cewka zwiększa opór wraz z częstotliwością, a kondensator robi odwrotnie i łatwiej przepuszcza wyższe częstotliwości. To właśnie dlatego ten sam układ może zachowywać się inaczej przy basie, inaczej przy środku pasma i jeszcze inaczej na wysokich tonach.
| Element | Jak wpływa na sygnał AC | Typowa zależność | Co z tego wynika |
|---|---|---|---|
| Rezystor | Stawia prawie stały opór | Zmiana z częstotliwością jest pomijalna | Najbardziej przewidywalny element |
| Cewka | Silniej hamuje wyższe częstotliwości | XL = 2πfL | Im wyższa częstotliwość, tym większy opór |
| Kondensator | Łatwiej przepuszcza wyższe częstotliwości | XC = 1/(2πfC) | Im wyższa częstotliwość, tym mniejszy opór |
Ważny jest też kąt fazowy, czyli przesunięcie między napięciem a prądem. Gdy układ ma silny komponent reaktywny, część energii nie jest od razu zamieniana w ciepło albo ruch membrany, tylko chwilowo magazynowana i oddawana z opóźnieniem. To jeden z powodów, dla których same omy nie mówią całej prawdy. I tu przechodzimy do praktyki, bo dokładnie ten błąd najczęściej popełnia się przy wyborze słuchawek i wzmacniacza.
Jak czytać wartości na słuchawkach, wzmacniaczu i płycie głównej

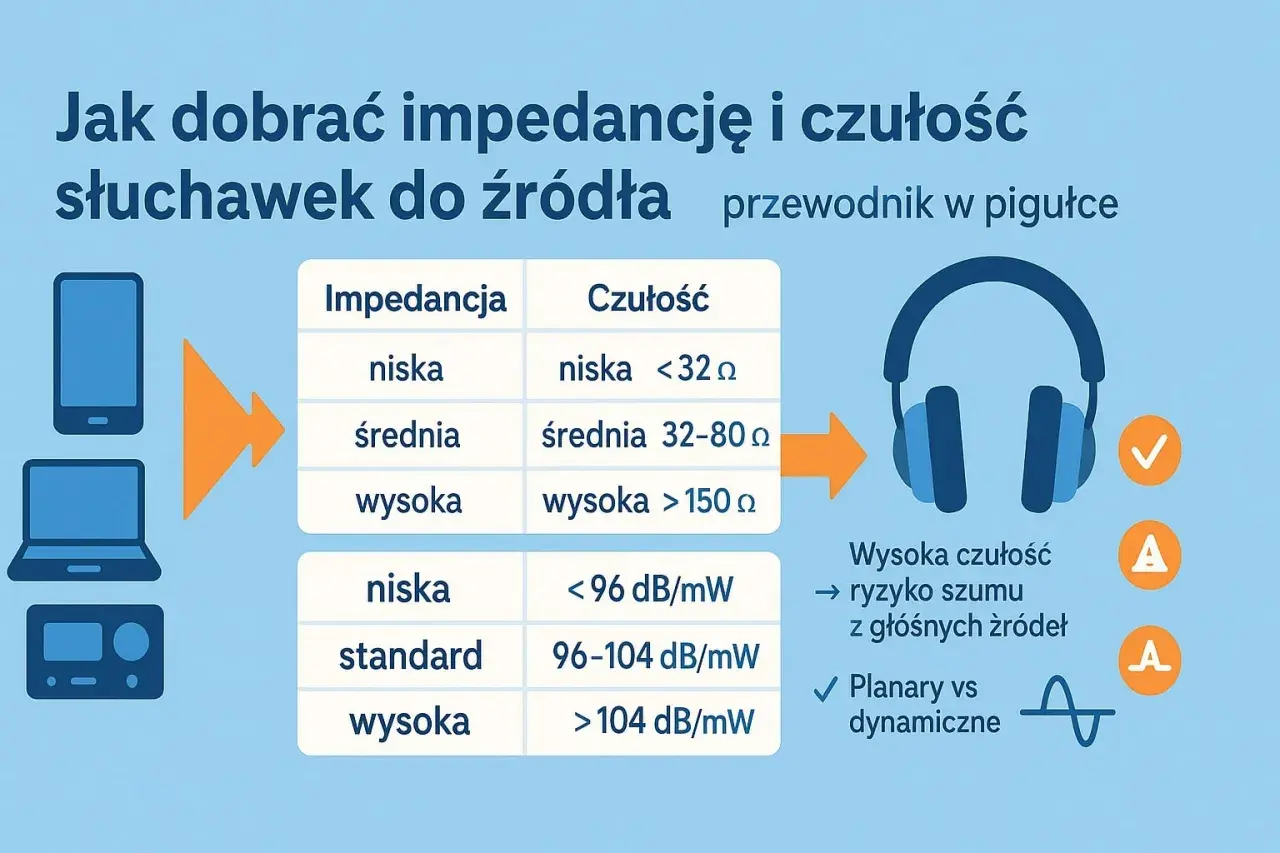

W praktyce przy audio komputerowym najczęściej sprawdzam trzy rzeczy naraz: wartość nominalną słuchawek, czułość oraz możliwości wyjścia źródła. Sama liczba omów na pudełku mówi tylko tyle, że producent odnosi się do pewnego punktu pracy, a nie do stałej cechy niezależnej od reszty toru. Jeśli do tego dołożysz czułość podawaną w dB/mW albo dB/V, obraz robi się dużo pełniejszy.
| Zakres nominalny | Co zwykle oznacza | Gdzie najczęściej działa dobrze | Na co uważać |
|---|---|---|---|
| 16–32 Ω | Łatwe do napędzenia | Smartfon, laptop, dongle USB, większość płyt głównych | Mała czułość potrafi wymagać więcej mocy, niż sugeruje sama liczba |
| 60–150 Ω | Średni poziom wymagań | Lepszy laptop, zewnętrzny DAC, solidne wyjście na płycie | Ta sama wartość może grać bardzo różnie zależnie od skuteczności |
| 250 Ω i więcej | Często potrzebują mocniejszego toru | Stacjonarny wzmacniacz słuchawkowy lub dobry interfejs audio | Nie każdy komputer da wystarczający zapas głośności i kontroli |
Na płycie głównej sprawdzam nie tylko kodek audio, ale też realny poziom mocy i opór wyjściowy złącza. Dwie płyty z tym samym chipsetem mogą dać zupełnie inne wrażenia z tych samych słuchawek, zwłaszcza gdy model ma niską czułość albo jego charakterystyka mocno zmienia się z częstotliwością. Warto też pamiętać o słuchawkach planarnych: potrafią mieć niską wartość nominalną, a mimo to potrzebować sporego prądu. Jeśli specyfikacja budzi wątpliwości, najlepiej zweryfikować ją pomiarem.
Jak mierzyć i porównywać bez błędów
Do sprawdzania tej wielkości nie wystarczy zwykły pomiar omomierzem, bo taki test pokazuje tylko składową stałą. Potrzebny jest sygnał AC i narzędzie, które potrafi ocenić amplitudę oraz przesunięcie fazy, czyli na przykład miernik LCR albo analizator. W prostszych zastosowaniach wystarcza pomiar przy jednej częstotliwości, ale przy głośnikach, filtrach i słuchawkach sens ma dopiero wykres w funkcji częstotliwości.
- Pomiar DC nie powie nic o zachowaniu w paśmie audio.
- Jedna częstotliwość referencyjna nie opisuje całej krzywej odpowiedzi.
- Nominalna wartość bywa uśrednieniem, a nie stałą cechą elementu.
- Wynik bez czułości może prowadzić do złego doboru wzmacniacza.
- Przy sprzęcie audio liczy się też opór wyjściowy źródła, nie tylko sam odbiornik.
Jeśli widzę w specyfikacji oznaczenie punktu odniesienia, na przykład przy 1 kHz, traktuję to jako wskazówkę, a nie pełen opis elementu. To ważne, bo rzeczywista odpowiedź może rosnąć i spadać wraz z pasmem, a przy głośnikach i słuchawkach różnice potrafią być słyszalne bardziej, niż sugeruje sama karta katalogowa. Po pomiarze zostaje jeszcze decyzja zakupowa, a tam najłatwiej przepłacić za coś, czego system i tak nie wykorzysta.
Najwięcej zysku daje dobór całego toru, nie jednego parametru

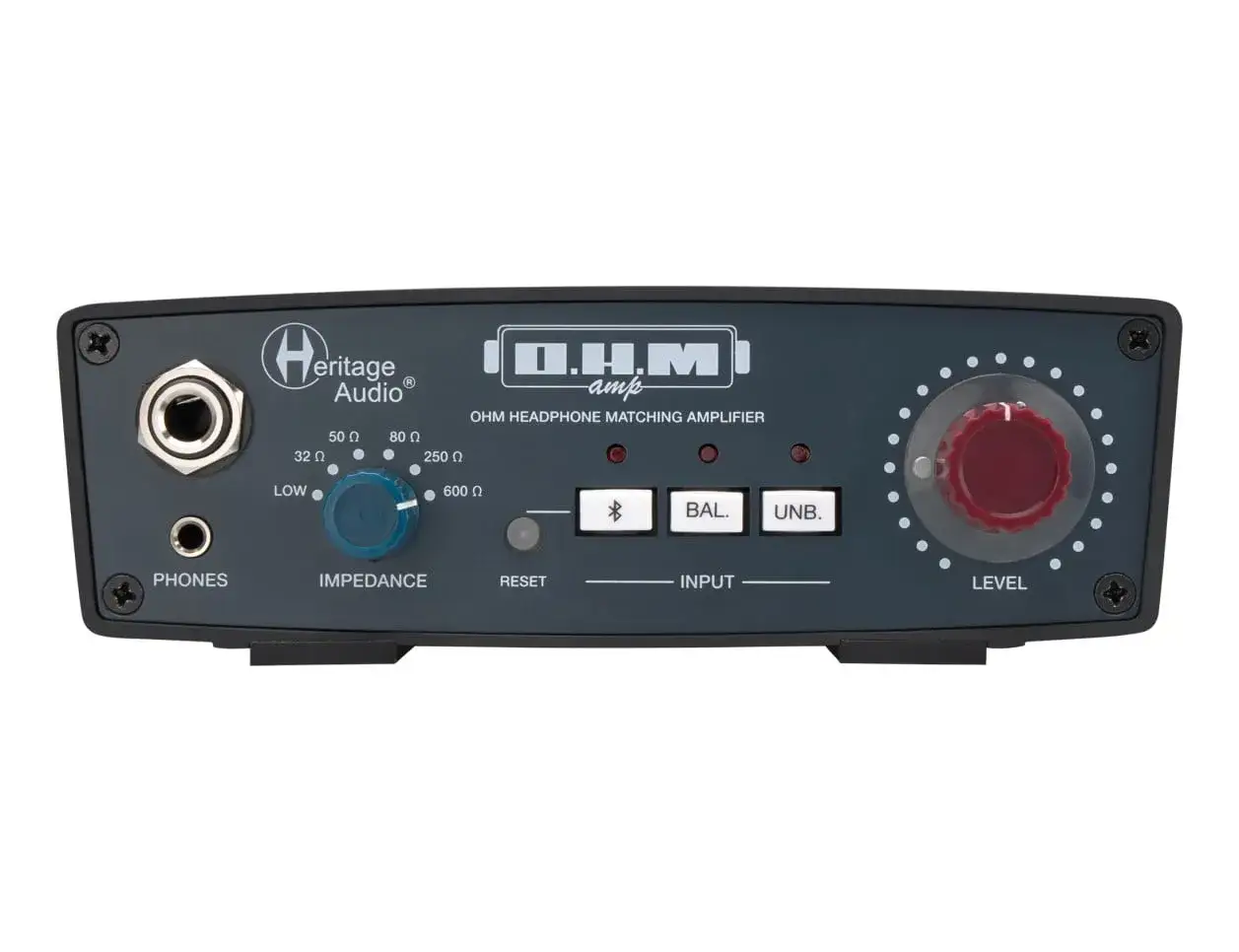

Gdy kupuję sprzęt, patrzę w tej kolejności: czułość, nominalna wartość słuchawek, opór wyjściowy źródła i dopiero na końcu marketingową obietnicę „mocy”. W wielu domowych zestawach komputerowych lepszy efekt daje sensownie dobrany dongle DAC niż przypadkowo mocny, ale niedopasowany wzmacniacz. Z kolei przy głośnikach i amplitunerach najważniejsze jest trzymanie się minimalnej wartości obciążenia podanej przez producenta, bo zbyt niska może obciążyć końcówkę mocy bardziej, niż powinna.
- Jeśli używasz słuchawek do laptopa, celuj w model o wysokiej czułości i umiarkowanej wartości nominalnej.
- Jeśli tor ma zewnętrzny wzmacniacz, opór wyjściowy powinien być możliwie niski względem obciążenia.
- Jeśli zestaw ma grać głośno i bez utraty kontroli, potrzebny jest zapas mocy, a nie tylko „ładne” omy.
- Jeśli sprzęt ma pracować z różnymi słuchawkami, lepiej wybrać rozwiązanie bardziej uniwersalne niż skrajnie wyspecjalizowane.
Jeśli mam zostawić jedną praktyczną zasadę, to taką: nie oceniaj sprzętu po jednym numerze na pudełku. Sprawdź cały tor, a unikniesz sytuacji, w której te same słuchawki grają raz poprawnie, a raz płasko i bez kontroli.
